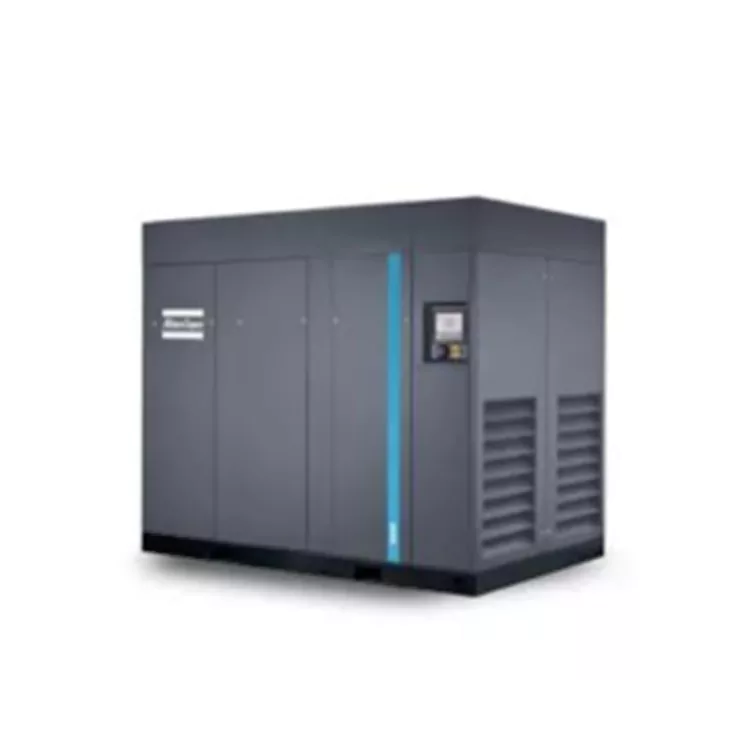

Безмасляный винтовой воздушный компрессор низкого давления

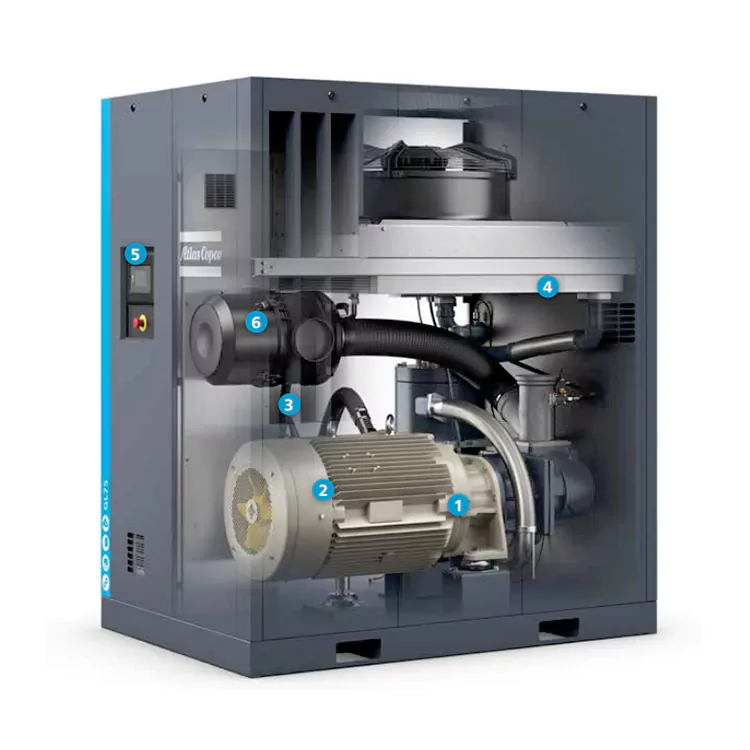

Преимущества продукта

Необслуживаемая система привода

• Не требует обслуживания, полностью закрытый, предотвращает попадание пыли и мусора.

• Безмасляный винтовой воздушный компрессор низкого давления подходит для суровых условий эксплуатации.

• Высокоэффективный зубчатый привод без потери КПД муфт.

• Максимальная рабочая температура окружающей среды для стандартной модели составляет 46˚C, для высокотемпературной модели — 55˚C.

Ультраэффективный двигатель

• Класс эффективности двигателя IE4.

• Класс защиты IP55, класс изоляции F, класс превышения температуры B.

• На неприводной стороне установлены необслуживаемые подшипники с консистентной смазкой.

•  Подходит для непрерывной работы в суровых условиях.

Прочный вращающийся масляный фильтр

• Эффективно фильтрует примеси в масле, чтобы продлить срок службы деталей.

•Масляный фильтр оснащен перепускным клапаном.

Независимый сверхбольшой масляный радиатор и промежуточный охладитель

•Низкая температура на выходе из ротора обеспечивает длительный срок службы масла.

•Встроенный механический пароводяной сепаратор позволяет удалить почти 100% конденсата.

• Конструкция, снимающая напряжение, исключает тепловой удар в теплообменнике.

Контроллер сенсорного экрана Elektronikon®

• Доступны дистанционное управление, выход сигнализации, планы технического обслуживания и ремонта, а также диагностика сети.

•Встроенная система удаленной диагностики Smartlink максимизирует производительность системы воздушного компрессора и обеспечивает экономию энергии.

•Диагностика нескольких компрессоров (2,4 и 6 агрегатов при совместном управлении опционально)

• Сверхмощный воздухозаборный фильтр.

• Безмасляный винтовой воздушный компрессор низкого давления удаляет 99,9% крупных частиц пыли, улучшая защиту компонентов компрессора.

• Чрезвычайно длительный срок службы

Atlas GL 37-75 отличается выдающейся эффективностью, отличным качеством сжатого воздуха, низким энергопотреблением при стабильных условиях использования газа и интеллектуальными характеристиками, обеспечивающими эффективность и надежность. Применяется сенсорный контроллер «Электроникон», обеспечивающий удаленную диагностику и рекомендации по оптимизации в реальном времени, предоставляемые SMARTLINK, а также OPCUA для интеграции в производственные системы.

Технические параметры Атлас GL 37-75

Технические размеры Atlas GL 37-75

Основные параметры

Рабочие параметры агрегата измерены в соответствии со стандартами ISO1217, Приложение C и 2009.

Проверка уровня звукового давления на рабочей станции: LpWSA (исх. 20 мкПа), дБ(А) (погрешность: 3 дБ(А))

Уровень шума измеряется в соответствии со стандартами ISO2151 и ISO9614.

FAD измеряется при следующем рабочем давлении: 5 бар для модели 5,5 бар.

Стандартные условия эксплуатации: Абсолютное давление на всасывании: 1 бар.

Температура воздуха на впуске: 20°C

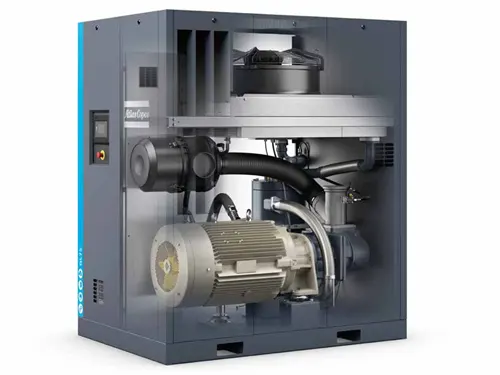

Основная конструкция воздушного компрессора Atlas GL 37-75.

1. Секция основного блока: включает в себя впускной клапан, выпускной клапан, систему трансмиссии и т. д., которые используются для впуска, сжатия и выпуска воздуха.

2. Вспомогательные системы: в том числе система смазочного масла, система охлаждающей воды, электрическая система управления и т. д. используются для обеспечения нормальной работы воздушного компрессора.

Рабочий процесс воздушного компрессора Atlas GL 37-75

1. Этап запуска: при нажатии кнопки питания электронная система управления автоматически запускает систему смазки и систему охлаждающей воды воздушного компрессора. При этом впускной клапан открывается и воздух поступает внутрь основного блока.

2. Стадия сжатия: при вращении винтового ротора воздух внутри основного блока подвергается силе сжатия, и давление постепенно увеличивается. В этот момент выпускной клапан закрывается, чтобы предотвратить обратный поток сжатого газа.

3. Стадия выпуска: при достижении заданного значения давления электронная система управления автоматически активирует выпускной клапан для выпуска сжатого газа. Тем временем впускной клапан закрывается, и безмасляный винтовой воздушный компрессор низкого давления переходит в состояние ожидания следующего запуска.

4. Этап выключения: При необходимости остановить работу воздушного компрессора нажмите кнопку выключения. Электронная система управления отключит систему смазки и систему охлаждающей воды и постепенно закроет впускной и выпускной клапан. Наконец воздушный компрессор полностью перестал работать.

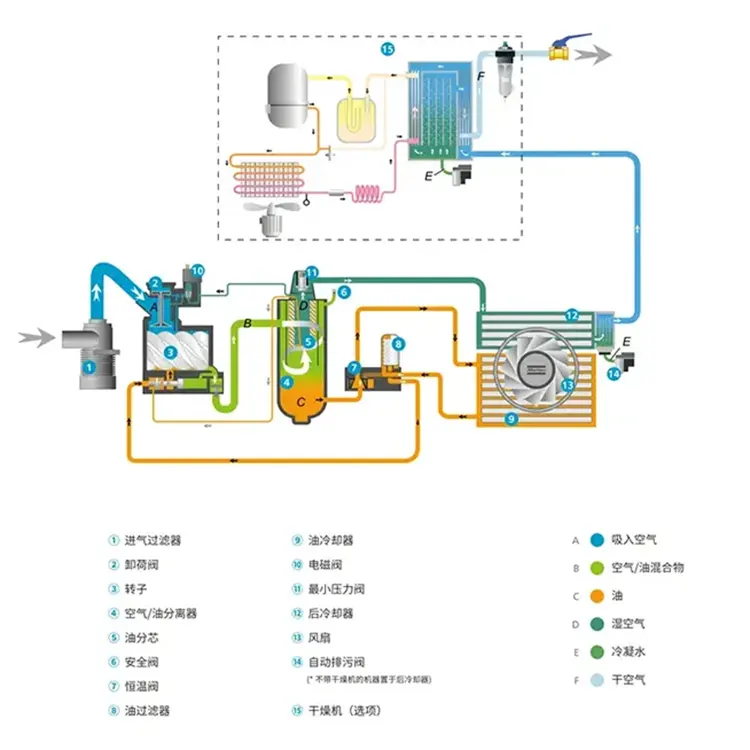

Схема работы воздушного компрессора Atlas GL 37-75
