Безмасляный винтовой воздушный компрессор

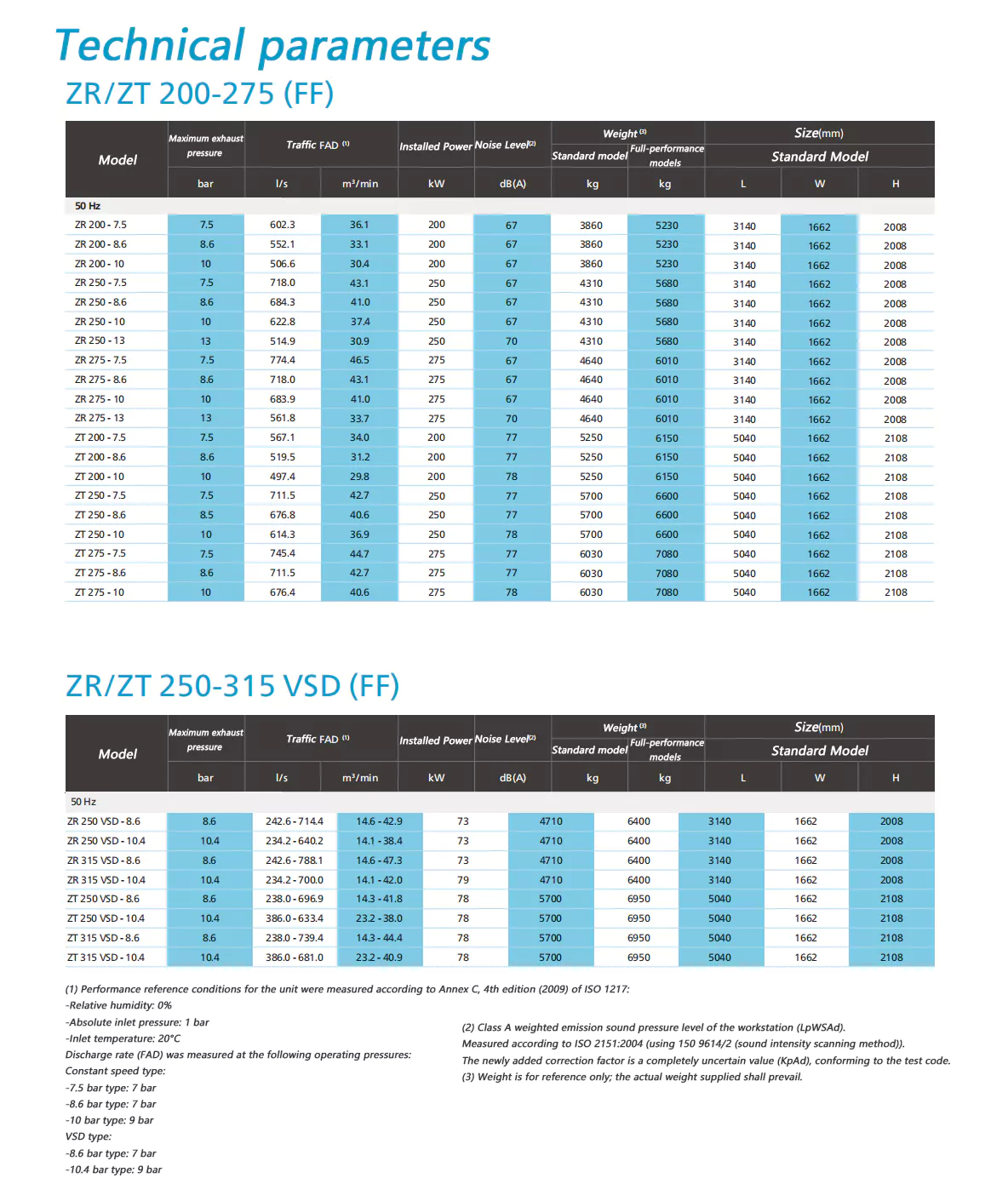

Основные параметры

Объем: 4,2-148,5 м³/мин.

Мощность: 55-900 кВт

Отраслевой стандарт

Безмасляный воздух используется во многих отраслях промышленности, где качество воздуха имеет решающее значение для конечной продукции и производственных процессов, включая продукты питания и напитки, фармацевтику, нефтехимию, полупроводники и электронику, медицину, покраску автомобилей и текстиль. В этих сложных условиях даже незначительное загрязнение маслом может привести к дорогостоящему простою или повреждению продукта.

Пионер в области безмасляных воздушных технологий

На протяжении последних 60 лет компания Atlas Copco занимается исследованиями и разработками технологии безмасляных винтовых воздушных компрессоров, выпуская многочисленные безмасляные воздушные компрессоры и воздуходувки для обеспечения клиентов чистым воздухом. Благодаря постоянным исследованиям и разработкам компания Atlas Copco в очередной раз достигла нового рубежа, став первым производителем воздушных компрессоров, успешно получившим сертификацию КЛАССА 0.

Устранение рисков

Чтобы удовлетворить строгие требования своих клиентов, Atlas Copco поручила известной испытательной организации TÚV провести испытания своих безмасляных компрессоров и воздуходувок. TÚV применила строгие методы тестирования, исследуя все возможные формы масла в широком диапазоне температур и давлений, и не обнаружила никаких следов масла в выходящем воздушном потоке.

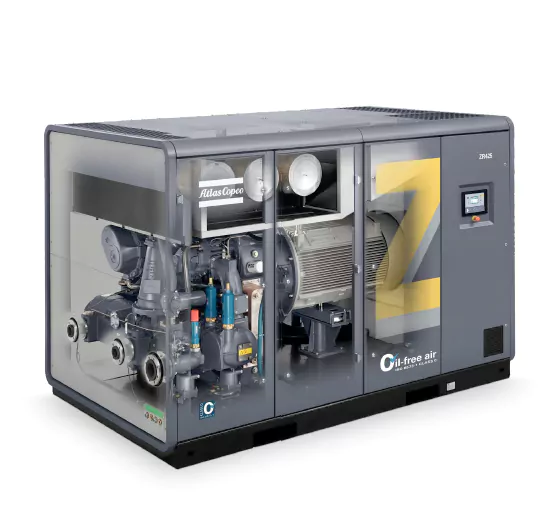

Безмасляная винтовая технология Mature Z, модели ZR с водяным охлаждением

①Безмасляная компрессорная головка премиум-класса

• Уникальная конструкция уплотнения Z-типа обеспечивает чистый, высококачественный безмасляный сжатый воздух.

• Премиальное покрытие ротора Atlas Copco обеспечивает высокую эффективность и долговечность.

• Рубашка охлаждения.

②Усовершенствованный контроллер устройства Elektronikon®

• Управляет безмасляным винтовым воздушным компрессором и осушителем одновременно с помощью встроенной системы управления.

• Обеспечивает общий мониторинг состояния производительности системы с помощью инструкций по упреждающему техническому обслуживанию, сигналов тревоги о неисправностях и функций безопасного отключения.

• Доступно несколько языков отображения.

• Специально разработан для подключения к системе горизонтального управления ES,

интегрирован со стандартными протоколами связи.

③Клапан добавления/разгрузки

• Не требуется внешняя подача воздуха.

• Впускной и выпускной клапаны с механической блокировкой.

• Чрезвычайно низкая разгрузочная способность.

④Высокоэффективный охладитель и водоотделитель

• Пучок труб из нержавеющей стали, устойчивый к коррозии.

• Высоконадежная роботизированная сварка; без утечек.

• Алюминиевые звездообразные ребра для увеличения площади теплообмена.

• Водоотделитель лабиринтной конструкции эффективно отделяет конденсат от сжатого воздуха.

⑤Высокоэффективный двигатель + преобразователь частоты

• Двигатель TEFC IP55 предотвращает попадание пыли и химикатов.

• Непрерывная работа в суровых температурных условиях окружающей среды.

• Прямая экономия энергии до 35 % благодаря двигателю с частотно-регулируемым приводом (VSD).

• Регулируемый диапазон расхода от 30% до 100%.

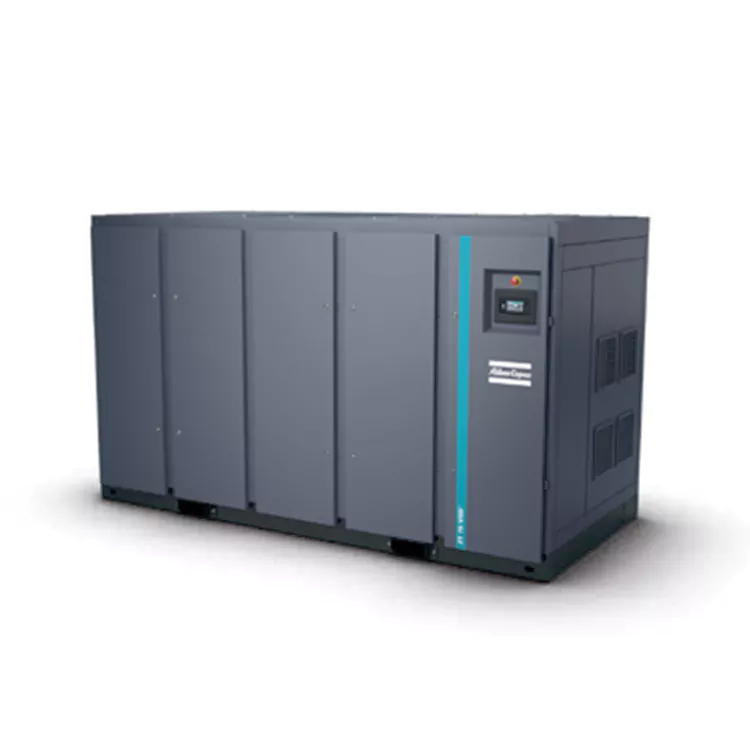

Модель ZT с воздушным охлаждением может похвастаться продуманным и выдающимся дизайном.

①Используются шестерни AGMA A5/DIN класса 5.

• Длительный срок службы

• Низкие потери при передаче, снижение шума и вибрации.

②Ротор безмасляного компрессора премиум-класса

• Безмасляный винтовой компрессор премиум-класса подает воздух высокого качества.

• Превосходное покрытие ротора и рубашка охлаждения обеспечивают общую эффективность компрессора.

③Улучшенные подшипники ротора

• Сохранять высокую стабильность при различных условиях нагрузки.

• Легко адаптироваться к изменениям нагрузки.

④Высокоэффективный воздухоохладитель

• Предохладитель из нержавеющей стали с радиатором.

• Превосходные характеристики теплообмена.

• Легко чистить.

• Малошумный радиальный вентилятор с низким энергопотреблением.

⑤Интегрированный преобразователь частоты

• Прямая экономия энергии до 35% с помощью двигателя с частотно-регулируемым приводом (VSD).

• Значительно снижены потери при разгрузке.

• Отсутствие вентиляции, что предотвращает потерю сжатого воздуха в атмосферу.

• Диапазон регулировки расхода от 30% до 100%.

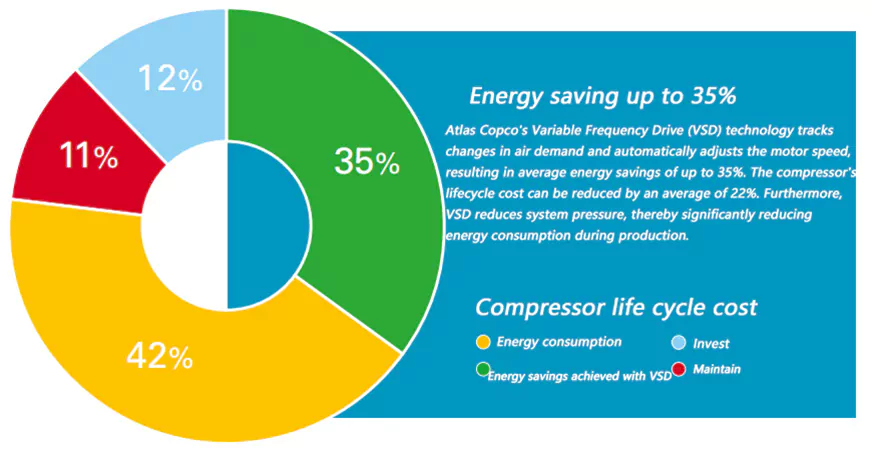

Частотно-регулируемый привод (ЧП): снижение затрат на электроэнергию

Потребление энергии составляет более 80% от общей стоимости жизненного цикла безмасляного винтового воздушного компрессора. Кроме того, электроэнергия, используемая при производстве сжатого воздуха, составляет более 40% общих затрат завода на электроэнергию. Чтобы снизить затраты на электроэнергию, компания Atlas Copco впервые применила технологию частотно-регулируемого привода (VSD) в отрасли сжатого воздуха. VSD не только экономит значительное количество энергии, но и защищает окружающую среду для будущих поколений. Благодаря постоянным инвестициям в эту технологию Atlas Copco может предложить на рынке самый широкий ассортимент компрессоров со встроенным приводом VSD.

Уникальные особенности встроенного преобразователя частоты Atlas Copco

1. Электроникон* одновременно управляет компрессором и встроенным инвертором, обеспечивая безопасную работу.

2. VSD предлагает гибкий выбор давления от 4 до 10 бар, что снижает затраты на электроэнергию.

3. Инвертор и двигатель специальной конструкции (с защищенными подшипниками) обеспечивают высокую эффективность во всем диапазоне скоростей.

4. Двигатель специально разработан для работы на низких скоростях, полностью учитывая требования к охлаждению двигателя и компрессора на низких скоростях.

5. Все компрессоры Atlas Copco VSD сертифицированы и лицензированы. Работа компрессора не влияет на внешнее оборудование, и наоборот.

6. Усиленные механические компоненты обеспечивают контроль диапазона рабочих скоростей ключевых компонентов ниже критических уровней вибрации.

7. Высокоэффективный инвертор, встроенный в электрический шкаф управления, обеспечивает стабильную работу компрессора при температуре окружающей среды до 50°C/122°F (стандартная рабочая температура до 40°C/104°F).

8. Не существует «окна скорости», которое увеличивает потребление энергии или влияет на стабильность полезного давления; Диапазон регулировки расхода газа компрессора составляет всего 75%.

9. Колебания давления в трубопроводе должны находиться в пределах 0,10 бар (1,5 фунтов на квадратный дюйм).

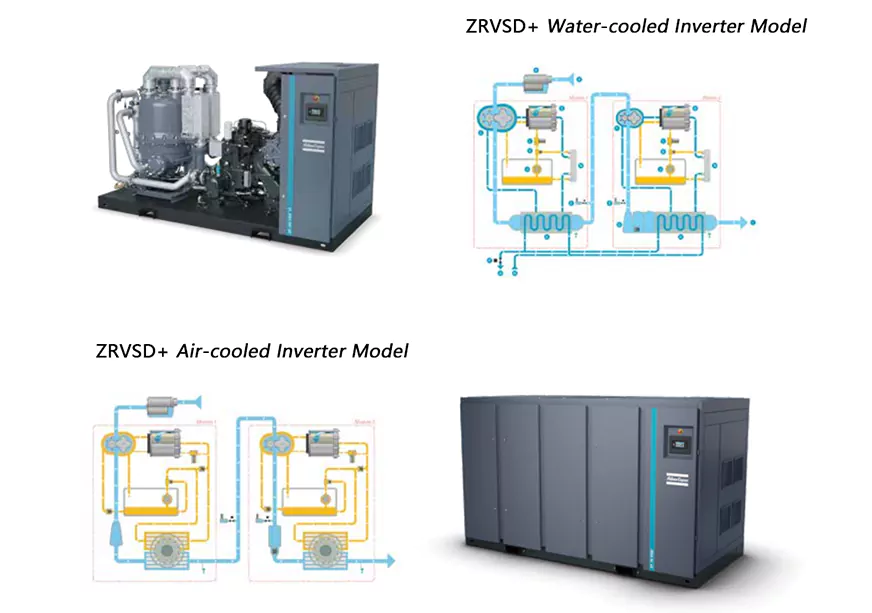

Инверторный привод Atlas Copco ZVSD+ с двумя постоянными магнитами

• В безмасляном винтовом воздушном компрессоре используется новое поколение высокоэффективных компрессорных головок для повышения эффективности сжатия.

• Каждая из компрессорных головок высокого и низкого давления оснащена высокоэффективным двигателем с регулируемой частотой и постоянными магнитами IP66 (IE5), который регулирует скорость в реальном времени в соответствии с изменениями потребности в сжатом воздухе, экономя энергию и повышая эффективность.

• Надежные подшипники с масляной смазкой.

• Специально разработанный компанией Atlas Copco преобразователь частоты позволяет регулировать частоту при высоком расходе в диапазоне от 20% до 100%.

• Компактный дизайн экономит место для установки.
