Центробежный компрессор технологического газа

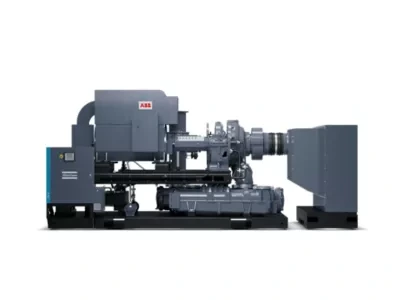

Компрессор центробежный одноступенчатый ЖХЛ

Энергоэффективные центробежные компрессоры до 2 бар (изб.)/29 фунтов на кв. дюйм (изб.)

Что такое одноступенчатый центробежный воздушный компрессор?

Центробежные компрессоры технологического газа используют центробежные силы для создания потока и давления. Центробежная технология является чрезвычайно эффективным способом получения сжатого воздуха.

Редуктор с главным приводным валом приводится в движение двигателем. Валы коробки передач и главного привода приводят в движение высокоскоростные валы с одним или несколькими рабочими колесами. Одноступенчатые турбокомпрессоры имеют только одну крыльчатку и подают воздух под давлением до 2 бар (изб.).

В чем разница между одноступенчатым и двухступенчатым компрессором?

Слово «стадия» относится к количеству ступеней сжатия, которые проходит воздух, чтобы достичь необходимого давления воздуха. Высокоскоростные вращающиеся рабочие колеса создают динамическое повышение давления в компрессоре. Количество рабочих колес и, следовательно, ступеней будет зависеть от необходимого давления на выходе.

Для применений, требующих давления 2 бар (изб.) или меньше, для удовлетворения требуемого давления достаточно одного рабочего колеса или одноступенчатого компрессора. С помощью двухступенчатого или (трехступенчатого) компрессора можно достичь более высокого давления.

Преимущества

Что делает наши одноступенчатые безмасляные турбокомпрессоры уникальными?

Разрабатывая наш ZHL, мы хотим предложить более энергоэффективное решение для тех применений, где требуется расход 7000 м3/ч или более и давление до 2 бар (изб.)/29 фунтов на квадратный дюйм. Инновационная конструкция обеспечивает эффективную подачу воздуха, даже если в процессе требуется переменный воздух.

Кроме того, наши устройства сертифицированы по классу 0. Это гарантирует получение безмасляного и качественного воздуха.

Уникальная конструкция двойного уплотнения обеспечивает качественный воздух в процессе производства. Благодаря масляным и воздушным уплотнениям смазочное масло не может попасть в рабочие колеса, что обеспечивает подачу безмасляного воздуха сертифицированного класса 0.

Устойчивый производственный процесс

До 80% общих затрат в течение жизненного цикла уходит на потребление энергии. Разработка наших центробежных компрессоров технологического газа с максимальной энергоэффективностью не только приносит пользу планете, но и приводит к окупаемости ваших инвестиций. Обеспечение максимальной энергоэффективности вашей установки сжатого воздуха — отличный способ сделать ваш производственный процесс более устойчивым.

Устойчивое развитие лежит в основе нашего процесса проектирования:

•Благодаря специальной конструкции рабочего колеса с обратным наклоном турбокомпрессор максимально эффективно использует каждый вариант мощности и давления. Различные типы рабочих колес позволяют подобрать подходящий турбокомпрессор с редуктором для широкого спектра применений. Независимо от того, насколько различаются рабочие точки, благодаря нашему большому выбору типов рабочих колес мы понимаем искусство оптимизации производительности для ваших конкретных потребностей.

•Наши турбокомпрессоры ZHL приводятся в движение широким спектром высокоэффективных двигателей. Варианты низкого напряжения (до 560 кВт) поставляются со встроенным пускателем YD. Доступны различные варианты двигателей с воздушным и водяным охлаждением.

• Впускные направляющие лопатки — эффективный способ регулирования скорости потока при изменяющейся потребности в воздухе.  Регулируемые впускные направляющие лопатки экономят до 9% энергии по сравнению с использованием впускного клапана. Впускные направляющие лопатки управляются приводом на базе серводвигателя, что представляет собой экономичный и надежный способ управления расходом при переменных расходах воздуха во всем диапазоне регулирования компрессора.

•Наши доохладители сочетают компактность с низкой температурой приближения и минимальным перепадом давления, что позволяет максимизировать общую энергоэффективность.

На пути к углеродно-нейтральному производственному процессу

Помимо энергоэффективной конструкции основного блока, наш одноступенчатый турбокомпрессор можно комбинировать с блоком рекуперации энергии и центральным контроллером и/или блоком управления, чтобы еще больше снизить выбросы углекислого газа в вашем производственном процессе:

•Работающий компрессор неизбежно выделяет тепло. Добавление блока рекуперации энергии может помочь вам восстановить до 94% тепла сжатия. Без рекуперации энергии это тепло теряется в атмосфере через систему охлаждения и излучение. Наша установка рекуперации энергии использует тепло сжатия для нагрева воды. Эту теплую воду можно использовать в санитарных целях и для отопления помещений или повторно использовать в других процессах.

•Стандартный алгоритм оптимизации динамического диапазона нашего контроллера устройства Elektronikon® постоянно максимизирует диапазон регулирования устройства. Это ограничивает продувку и повышает энергоэффективность при любых условиях эксплуатации.

• Центробежные компрессоры технологического газа ZHL можно легко подключить к нашему центральному контроллеру Optimizer 4.0. Центральный контроллер обеспечивает правильное распределение работы между несколькими компрессорами, что приводит к меньшему износу, большему количеству возможностей управления и меньшему потреблению энергии.

Техническая спецификация
