В рефрижераторном осушителе воздуха Atlas Copco F-типа используется теплообменник «три в одном», в котором сочетаются сепараторы воздух/воздух, воздух/хладагент и вода. Это эффективно удаляет жидкую воду, отделившуюся после охлаждения, и предварительно охлаждает сжатый воздух, повышая эффективность теплообмена. Мы являемся профессиональным производителем и поставщиком оборудования для постобработки в Китае. Добро пожаловать на консультацию и покупку.
В рефрижераторном осушителе воздуха Atlas Copco F-типа используется теплообменник «три в одном», в котором сочетаются сепараторы воздух/воздух, воздух/хладагент и вода. Это эффективно удаляет жидкую воду, отделившуюся после охлаждения, и предварительно охлаждает сжатый воздух, повышая эффективность теплообмена.
Сжатый воздух используется во многих различных отраслях промышленности. Должно быть чисто и сухо везде и в любой момент. Сырой сжатый воздух содержит твердые, жидкие и газообразные примеси. Эти вещества могут нанести вред вашей воздушной системе и готовой продукции. Влага является ключевой частью необработанного воздуха. Это может вызвать такие проблемы, как ржавчина трубопровода, преждевременный износ пневматических инструментов и порча продукции.
1. Как избежать опасности, связанной с влажностью
Когда воздух вокруг нас сжимается, концентрация водяного пара и частиц в нем резко возрастает. Например, окружающий воздух в помещении сжимается до давления 7 бар (изб.)/100 фунтов на квадратный дюйм, увеличивая содержание паров или влажность примерно в 8 раз, а затем охлаждается с образованием жидкой воды. Количество воды зависит от конкретного применения. Сжатый воздух на самом деле может содержать три формы воды: жидкую воду, водяной туман (туман) и пар (газ). Поэтому крайне важно эффективно удалять влагу из сжатого воздуха.
2. Влага в воздухе может вызвать

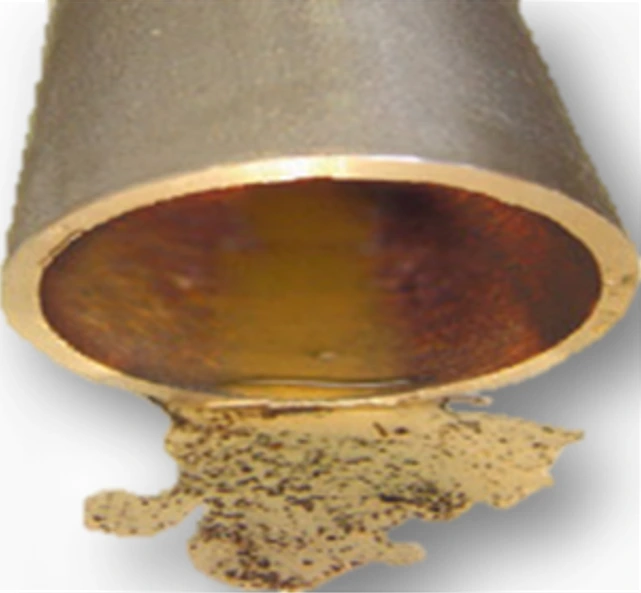

− Коррозия труб сжатого воздуха.
− Повреждения и неисправности пневмооборудования.
− Коррозия труб, приводящая к утечкам сжатого воздуха.
- Плохое качество покрытия приводит к ухудшению процесса электростатического напыления.
- Снижение качества конечного продукта.
3. Принцип обезвоживания охлаждаемых сушилок

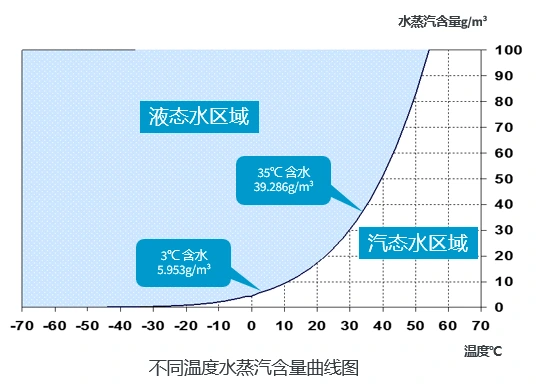

На рисунке показано, что воздух содержит разное количество водяного пара при разных температурах. Воздух остывает, и уровень водяного пара в нем снижается. На кривой есть точки, обозначающие уровни насыщенного водяного пара. Температура в каждой из этих точек является точкой росы. Более низкая точка росы означает меньшее количество водяного пара в сжатом воздухе. Рефрижераторные осушители воздуха используют это физическое правило. Они позволяют сжатому воздуху обмениваться теплом с хладагентом. Это действие снижает температуру сжатого воздуха. Водяной пар охлажденного воздуха превращается в жидкую воду. Эта жидкость выводится из системы. Например, содержание насыщенного водяного пара в сжатом воздухе при 35 ℃ составляет 39,286 г/м³. После теплообмена с хладагентом и охлаждения до 3℃ содержание насыщенного водяного пара составляет 5,953 г/м³. Разница в 33,333 г/м³ указывает на количество воды, удаленной после охлаждения и обезвоживания в сублимационной сушилке. То есть после того, как сжатый воздух проходит через сублимационную сушилку, удаляется примерно 85% влаги, что обеспечивает соответствие сушки сжатого воздуха требованиям производственного процесса.

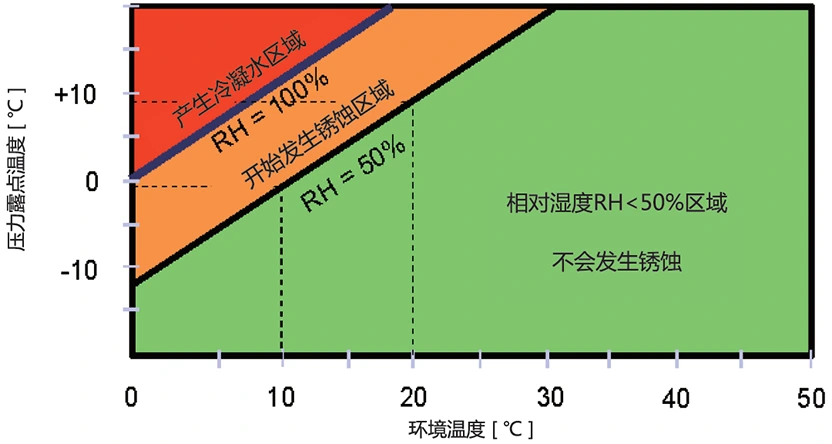

Дальнейший анализ показывает, что охлаждение сжатого воздуха превращает только водяной пар в жидкую воду. Затем он отделяет эту жидкую воду от сжатого воздуха. Плохой дренаж приводит к тому, что жидкая вода течет обратно в выходные трубы вместе со сжатым воздухом. Желаемый результат отделения воды таким образом не будет достигнут. Конденсированный сжатый воздух имеет относительную влажность 100%. Чтобы снизить влажность, необходимо повысить температуру воздуха. Без такого повышения температуры водяной пар в сжатом воздухе все равно будет разъедать трубы и пневматические инструменты. Относительная влажность сжатого воздуха падает при нагревании. Охлажденный, конденсированный и обезвоженный сжатый воздух требует повышения температуры. Это снижает влажность до 50%.

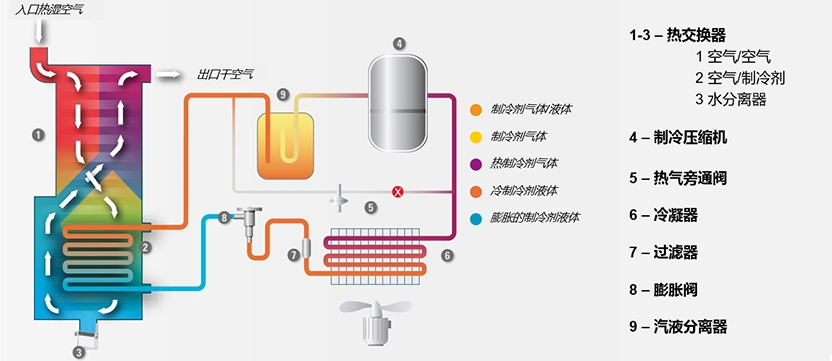

В рефрижераторном осушителе воздуха Atlas Copco F-типа используется теплообменник «три в одном», объединяющий сепараторы воздух/воздух, воздух/хладагент и воду. Это эффективно удаляет жидкую воду, отделившуюся после охлаждения, и предварительно охлаждает сжатый воздух, повышая эффективность теплообмена. Одновременно он нагревает обезвоженный сжатый воздух до температуры на 10°C ниже, чем температура на входе, обеспечивая относительную влажность сжатого воздуха после обработки ниже 50%, предотвращая коррозию и достигая истинного эффекта обезвоживания охлаждаемого осушителя воздуха.

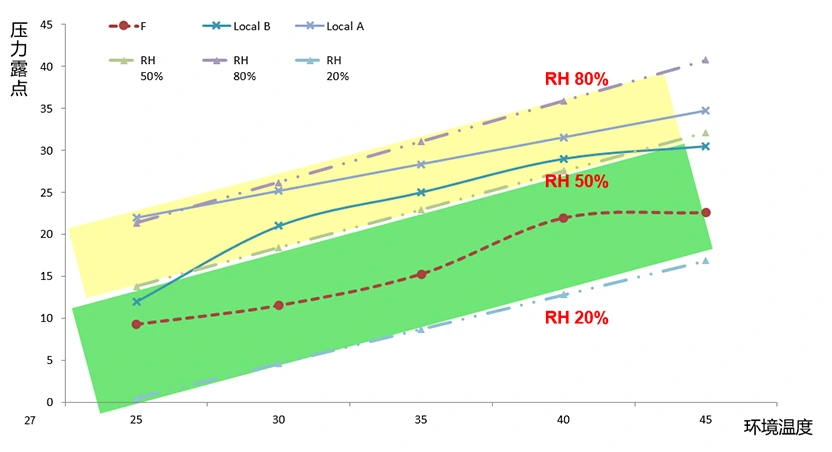

Как показано в измеренных данных ниже, при входном давлении сжатого воздуха 7 бар, температуре на входе 35°C, точке росы под давлением 7°C и конечной температуре выхлопа 25°C относительная влажность воздуха составляет 30 %, что эффективно предотвращает коррозию трубопроводов и оборудования, использующего воздух.

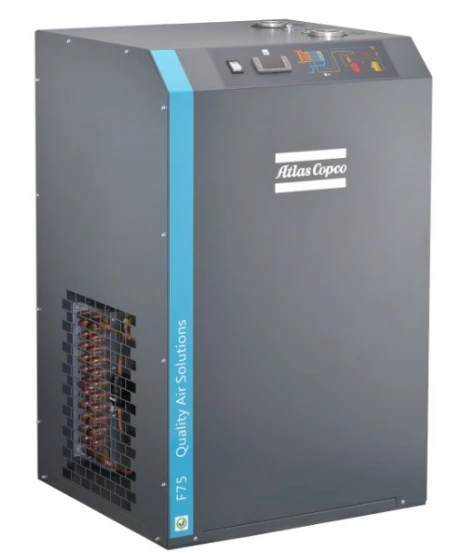

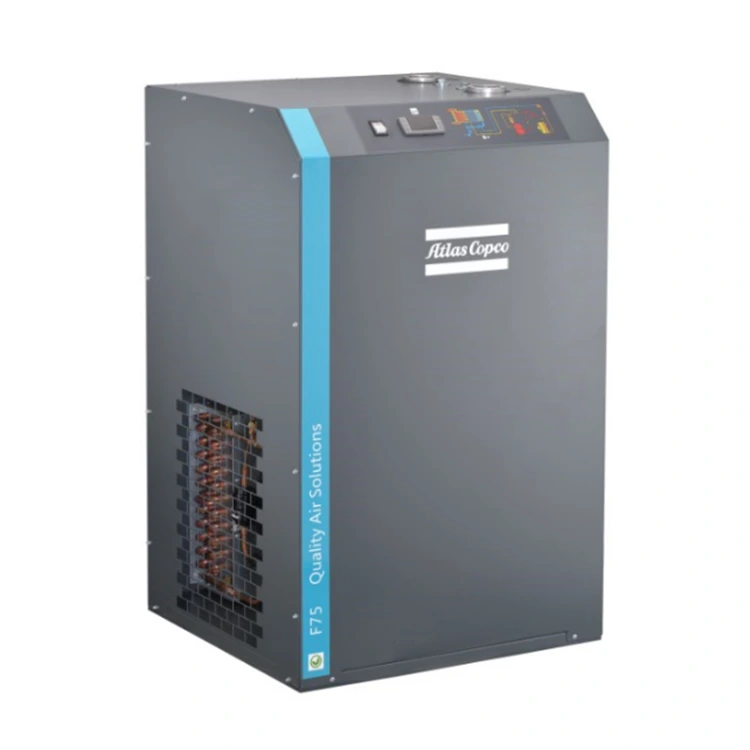

F6-400 (F6, F11, F25, F35, F55, F75, F95, F120, F140, F180, F230, F285, F335 и F400)
Стандартный комплект поставки: F6-400 представляет собой рефрижераторный осушитель сжатого воздуха с воздушным охлаждением. В состав сушильной установки входят все внутренние трубопроводы, фитинги и электрические системы. Он состоит из высокопроизводительного холодильного компрессора с прямым приводом, полностью закрытого двигателя с воздушным охлаждением, а также систем смазки, охлаждения и кондиционирования.

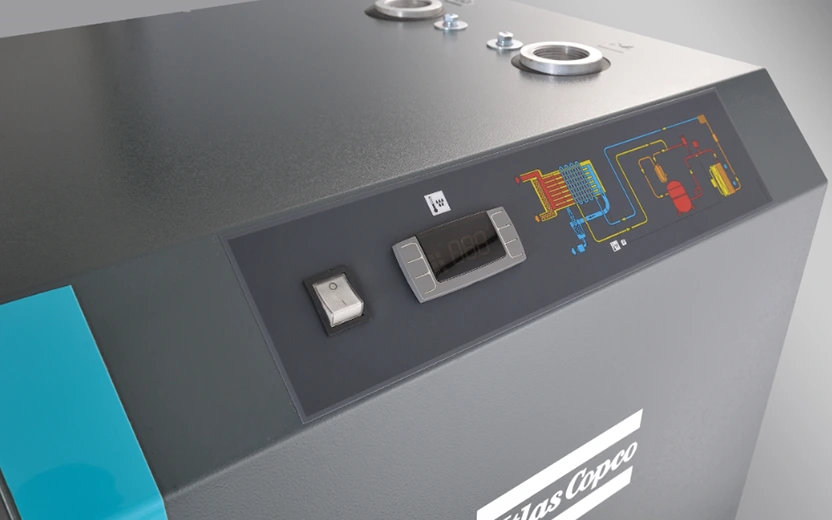

Сушилка расположена в звукоизолированном корпусе. На передней панели расположен компьютерный модуль управления с кнопкой «пуск/стоп» и индикатором точки росы.
F6-400 предназначен для непрерывной работы в самых экстремальных условиях. Все вращающиеся части полностью закрыты, что предотвращает загрязнение и обеспечивает длительную и надежную работу. Система охлаждения сушильной машины специально разработана для работы при температуре окружающей среды до 45°C/113°F.
Описание компонента:
