Резервуар для хранения воздуха

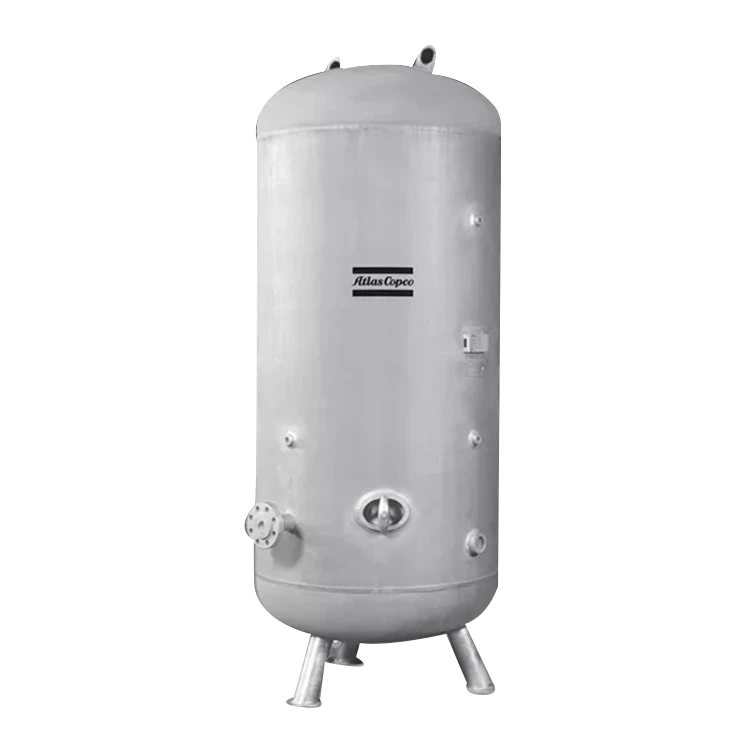

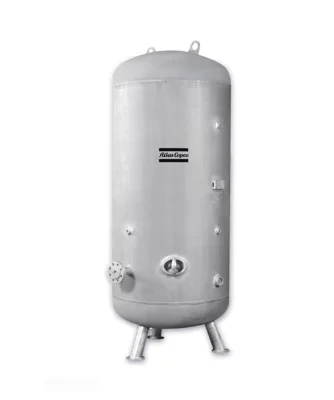

Резервуары для хранения воздуха высокого давления HTA

Экономия энергии при работе с высоким давлением

Резервуары для хранения воздуха высокого давления HTA ​​компании Atlas Copco обеспечивают сжатый воздух при постоянном давлении, сохраняя сжатый воздух для удовлетворения пикового спроса. Избегая чрезмерных циклов нагрузки/разгрузки, они экономят энергию и продлевают срок службы воздушного компрессора. HTA идеально подходят для применений с высоким давлением.

Подходит для различных полевых условий

HTA может эффективно работать при температуре окружающей среды от -10°C/14°F до +55°C/131°F и подходит для работы с влажным и горячим сжатым воздухом. Слив конденсата не является обязательным.

Высокая надежность

Мы используем метод динамических расчетов конечных элементов для расчета сопротивления, напряжения, пульсации и вибрации и проектируем HTA на основе результатов расчетов, что обеспечивает исключительную надежность (CE 97/23 – ASME, раздел VIII, раздел 3).

Технологические преимущества

Технические преимущества

■Безопасный выбор

Бензобаки HTA легко совместимы с компрессорами, рассчитанными на давление 45 бар и температуру 55°C/131°F.

■Надежная конструкция

Безопасные металлические резервуары, оцинкованные методом горячего погружения, обеспечивают превосходную защиту.

■Простая установка

Оснащен легкодоступными монтажными отверстиями для удобной установки.

Что такое резервуар воздушного ресивера?

Ресиверы для воздуха, иногда называемые резервуарами для хранения сжатого воздуха, являются важнейшим компонентом систем сжатого воздуха. Их основная цель — временно хранить сжатый воздух для удовлетворения пиковых потребностей системы и оптимизации эффективности работы предприятия.

Роль резервуара для хранения воздуха

Теоретически ваш воздушный компрессор может работать без воздухоприемника. Однако отсутствие компонента в воздушной системе приведет к увеличению циклов загрузки и разгрузки компрессора, что приведет к увеличению нагрузки на него. Важно помнить, что цикл погрузки и разгрузки зависит от колебаний спроса на вашем предприятии.

Резервуар для хранения воздуха играет решающую роль в пневматических системах. Они используются для хранения сжатого воздуха перед его попаданием в трубопроводную систему или оборудование. Короче говоря, резервуар для приема воздуха действует как буфер между компрессором и колебаниями давления, вызванными изменениями спроса.

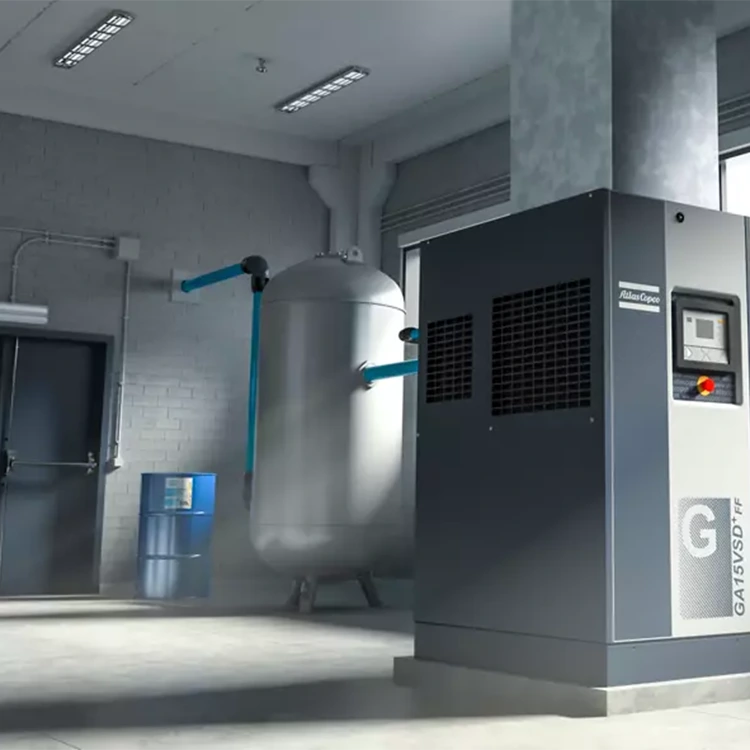

Некоторые воздушные компрессоры монтируются на резервуаре, что означает, что они поставляются как единое целое и устанавливаются поверх резервуара для приема воздуха. Использование воздушных компрессоров резервуарного типа не только экономит место, но и снижает первоначальные затраты на монтаж, необходимые для установки отдельных осушителей. Такая конфигурация очень распространена в небольших воздушных компрессорах, а выходная мощность обычно не превышает 26 киловатт (или 35 лошадиных сил). Большие воздушные компрессоры не подходят для установки в резервуарах, так как это приведет к созданию тяжелой установки, что может представлять угрозу безопасности.

Использование ресиверов воздуха в пневмосистемах позволяет снизить избыточную циркуляцию и обеспечить постоянное давление воздуха, что имеет решающее значение для поддержания эффективности компрессоров и продления срока их службы.

Типы воздушных ресиверов

Существуют различные типы воздушных ресиверов для удовлетворения конкретных потребностей применения. Наиболее распространенными являются ресиверы влажного воздуха и ресиверы сухого воздуха.

Установите ресивер влажного воздуха между воздушным компрессором и осушителем. Эти резервуары для хранения хранят необработанный сжатый воздух и помогают удалить влагу до того, как воздух попадет в систему сушки, играя решающую роль в повышении производительности осушителя. Этот шаг может обеспечить повышение эффективности процесса сушки.

С другой стороны, ресивер сухого воздуха хранит обработанный сжатый воздух и обычно устанавливается после воздушного компрессора и осушителя. Их основная функция – сохранение целостности сухого воздуха и обеспечение стабильной и надежной работы системы.

Как правильно выбрать бак воздушного ресивера?

Хорошее практическое правило при выборе резервуара для хранения воздуха — обеспечить расход 3–4 галлона воздуха на расход фута в минуту или 10–15 литров на литр сжатого воздуха в секунду, в зависимости от типа используемого воздушного компрессора и области применения. Как и при выборе воздушного компрессора, при определении характеристик ресивера, подходящего для вашей системы, следует учитывать несколько факторов. Настоятельно рекомендуется учитывать следующие факторы:

Минимизация колебаний/падений давления: Резервуар для приема воздуха используется для минимизации колебаний давления, которые могут повлиять на производственный процесс и качество продукции. При выборе подходящего воздухоприемника для вашего компрессора необходимо учитывать два значения: выходное давление компрессора и требования применения в месте использования. Обратите внимание, что сжатый воздух, хранящийся в воздухоприемнике, полезен только тогда, когда его давление достаточно для поддержания соответствующего процесса. Поэтому необходимо учитывать продолжительность, в течение которой воздухоприемник подает газ под давлением, требуемым конечным потребителем/оборудованием (в минутах).

Удовлетворение краткосрочных пиковых потребностей в воздухе. Если потребность в сжатом воздухе резко колеблется в течение дня, необходимо учитывать пиковую потребность, чтобы гарантировать, что давление в системе не упадет ниже допустимого уровня. Резервуары для хранения воздуха обеспечивают хранение воздуха для удовлетворения краткосрочных пиковых потребностей в воздухе, которые компрессор не может удовлетворить. Ваши потребности в воздухе могут варьироваться в зависимости от времени суток, графика смен или даже исключительных потребностей (например, периодического использования пескоструйных машин или машин для струйной обработки абразивными материалами). Тщательное понимание вашего применения сжатого воздуха, требуемой скорости воздушного потока (CFM или литров в секунду) и ожидаемого пикового давления вашей системы очень полезно, поскольку это определяет, какой поток сжатого воздуха необходим для предотвращения нехватки воздуха на любой стадии процесса.

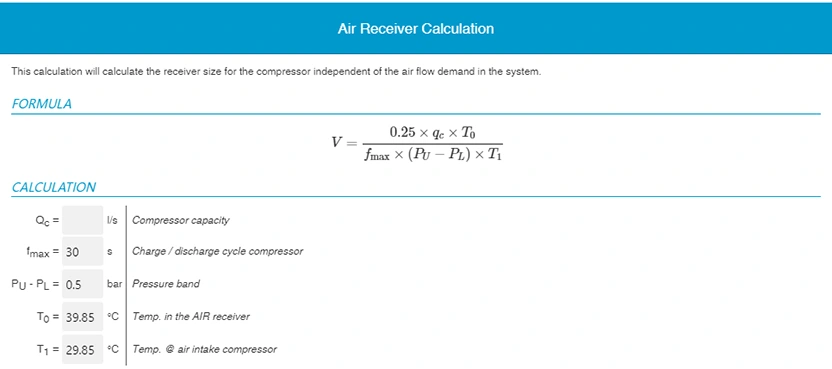

Расчет воздушного ресивера
