Описание продукта

Максимизируйте эффективность использования пространства, заказав оптовый интегрированный винтовой масляный компрессор от DECHUAN. Полнофункциональная компоновка включает в себя встроенный осушитель с номинальным давлением точки росы 5°C, обеспечивающий подачу сухого и чистого воздуха, который защищает последующие инструменты от повреждения ржавчиной.

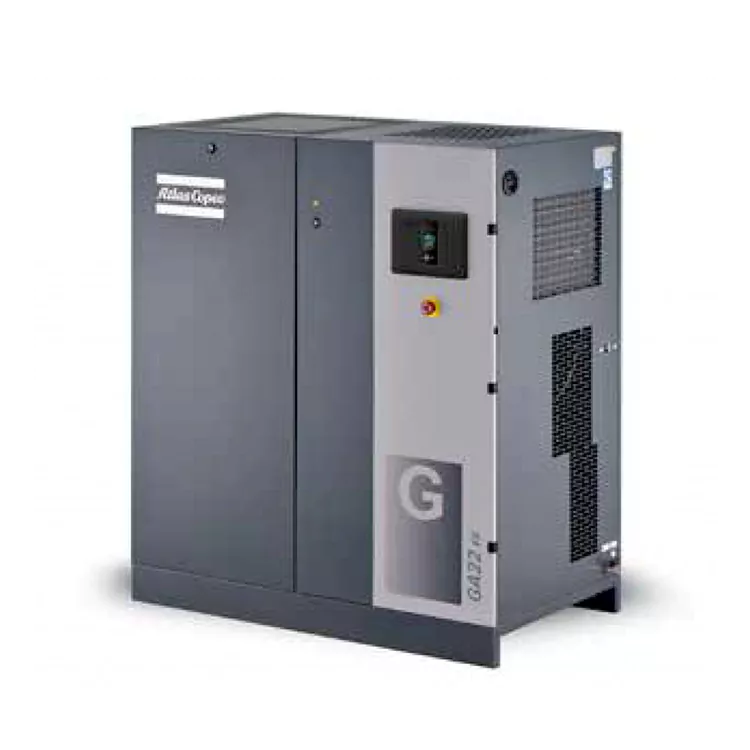

Integrated Oil-Injected Screw Compressor

Зачем тратить время на поиск отдельных осушителей, фильтров и резервуаров?

В традиционных воздушных установках компоненты поставляются отдельно, что требует большой площади и сложных взаимосвязанных трубопроводов. Этот многосоставной подход часто приводит к сопротивлению потоку и потенциальным путям утечки воздуха. Изделие решает эту проблему, размещая винтовой элемент, воздушный ресивер, высокоэффективный маслоотделитель и осушитель влаги хладагента в одном звукоизолированном шкафу.

Эта компактная конструкция сводит к минимуму занимаемую площадь и исключает необходимость сборки внешних трубопроводов. Просто разместите устройство в цеху, подключите основное электропитание и выпускной коллектор воздуха, и ваше предприятие получит немедленный доступ к прохладному, сухому и высокочистому сжатому воздуху.

Integrated Oil-Injected Screw Compressor

Устранение пространственных и монтажных узких мест в современных мастерских

Для создания традиционной системы сжатого воздуха необходимо соединить несколько отдельных компонентов, включая компрессор, резервуары для хранения воздуха, циклические осушители и фильтры тонкой очистки масла, с помощью разветвленной сети трубопроводов. Такая компоновка не только занимает много ценной площади в мастерской, но также увеличивает риск утечек воздуха в каждом резьбовом соединении, что приводит к падению давления в системе и вынуждает вас нанимать дорогостоящих местных трубопроводчиков для установки.

Компрессор полностью решает эти пространственные и монтажные проблемы. Размещая все необходимое оборудование для очистки воздуха на единой компактной раме, эта система «под ключ» сокращает трудозатраты на установку до 70%. Он прибывает на ваш объект полностью подключенным к электропроводке, трубопроводам и предварительно введенным в эксплуатацию. Это означает, что вашей команде просто нужно подключить основную линию электропитания и нагнетательную трубу, чтобы начать подачу чистого, сухого и высококачественного сжатого воздуха на вашу производственную линию.

Технические параметры

Наши интегрированные блоки интегрированного винтового масловпрыскивающего компрессора спроектированы для непрерывной работы и сочетают в себе компоненты, рассчитанные на тяжелые условия эксплуатации, и очень компактные размеры:

Технические параметры серии GA

Модель	Макс. рабочее давление, бар (е)	Макс. рабочее давление, фунт/кв. дюйм	FAD Расход л/с	FAD Расход м³/мин	FAD Расход кубических футов в минуту	Мощность двигателя, кВт	Мощность двигателя л.с.	Уровень шума дБ(А)	Вес Стандартный кг	Вес стандартный фунты	Вес Полная производительность, кг	Вес при полной производительности, фунты	Размер выхода
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Рабочие параметры агрегата проверены в соответствии с ISO 1217, Ред.3, Приложение C-1996. Уровень шума соответствует ISO 2151/Pneurop/CagiPN8NTC2.

Эталонные условия испытаний:

· Абсолютное давление на входе: 1 бар

· Температура воздуха на входе: 20°C Точка росы под давлением встроенного осушителя для GA 11-26: 5°C

Расход FAD измерен при рабочем давлении ниже:

· Модели на 7,5 бар протестированы при давлении 7 бар

· Модели на 8,5 бар протестированы при давлении 8 бар

· Модели на 10,5 бар протестированы при давлении 10 бар

· Модели на 13 бар протестированы при давлении 12,5 бар

Таблица данных моделей встроенных осушителей GA11/15/18/22/26*/30

Модель	Макс. рабочее давление – стандартный бар (е)	Макс. рабочее давление – стандартное фунт/кв. дюйм, ман.	Максимальное рабочее давление при полной производительности, бар (е)	Макс. рабочее давление при полной производительности, фунт/кв. дюйм, ман.	FAD Расход л/с	FAD Расход м³/мин	FAD Расход кубических футов в минуту	Мощность двигателя, кВт	Мощность двигателя л.с.	Уровень шума дБ(А)	Вес Стандартный кг	Вес Полная производительность, кг	Размер выхода
ГА 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
ГА 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
ГА 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
ГА 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
ГА 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
ГА 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
ГА 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
ГА 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
ГА 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
ГА 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
ГА 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
ГА 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
ГА 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
ГА 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
ГА 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
ГА 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
ГА 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
ГА 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
ГА 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
ГА 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
ГА 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
ГА 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
ГА 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
ГА 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

Рабочие параметры агрегата проверены в соответствии с ISO 1217, Ред.3, Приложение C-1996. Уровень шума соответствует ISO 2151/Pneurop/CagiPN8NTC2.

Эталонные условия испытаний:

· Абсолютное давление на входе: 1 бар

· Температура воздуха на входе: 20°C. Точка росы под давлением встроенного осушителя для GA 11*-30: 2°C ~ 3°C.

Расход FAD измерен при рабочем давлении ниже:

· Модели на 7,5 бар протестированы при давлении 7 бар

· Модели на 8,5 бар протестированы при давлении 8 бар

· Модели на 10,5 бар протестированы при давлении 10 бар

· Модели на 13 бар протестированы при давлении 12,5 бар

Доказанное структурное преимущество: отсутствие необходимости дорогостоящей установки

Integrated Oil-Injected Screw Compressor

Инвестиции в интегрированный винтовой компрессор с впрыском масла от DECHUAN упростят модернизацию вашего предприятия. Стандартные многокомпонентные системы требуют специальных бетонных подушек, обширной медной водопроводной сети и независимых электрических соединений для каждой части оборудования.

Система DECHUAN полностью предварительно смонтирована и оснащена трубопроводами на нашем заводе, что сокращает время установки с дней до часов. Он оснащен прочной виброизолированной опорной плитой, которую можно установить на любом плоском промышленном бетонном полу без анкерных болтов или специального фундамента.

Часто задаваемые вопросы по техническим закупкам

Вопрос: Увеличивает ли встроенный осушительный модуль винтового компрессора общие затраты на электроэнергию?

О: Наш интеллектуальный контроллер координирует работу осушителя с состоянием нагрузки компрессора. В периоды низкой производительности сушилка масштабирует свою мощность охлаждения в соответствии с уменьшенным объемом воздуха, предотвращая ненужное потребление энергии.

Вопрос: Как работает встроенный электронный сливной клапан без потерь?

О: В отличие от дешевых соленоидных дренажей с таймером, которые каждые несколько минут выбрасывают ценный сжатый воздух в линию отходов, электронный дренаж во встроенном винтовом масловпрыскивающем компрессоре использует внутренний датчик уровня жидкости. Он открывается только тогда, когда резервуар для конденсата полон, выпуская скопившуюся воду без потери давления воздуха в системе.

Вопрос: Легко ли заменить фильтры в таком компактном корпусе?

О: Да, корпус оснащен быстросъемными подъемными дверцами, обеспечивающими полный доступ ко всем расходным материалам. Маслоотделитель, элемент воздушного фильтра и линейные блоки с активированным углем расположены таким образом, чтобы обеспечить быстрое и простое обслуживание.
