Описание продукта

Обеспечьте надежную работу вашего предприятия, приобретая винтовой компрессор с впрыском масла для растений непосредственно в цепочке поставок DECHUAN. Он оснащен зубчатой передачей, рассчитанной на высокие нагрузки, и оптимизированной компоновкой ротора, что сокращает время простоя при работе в течение длительных смен.

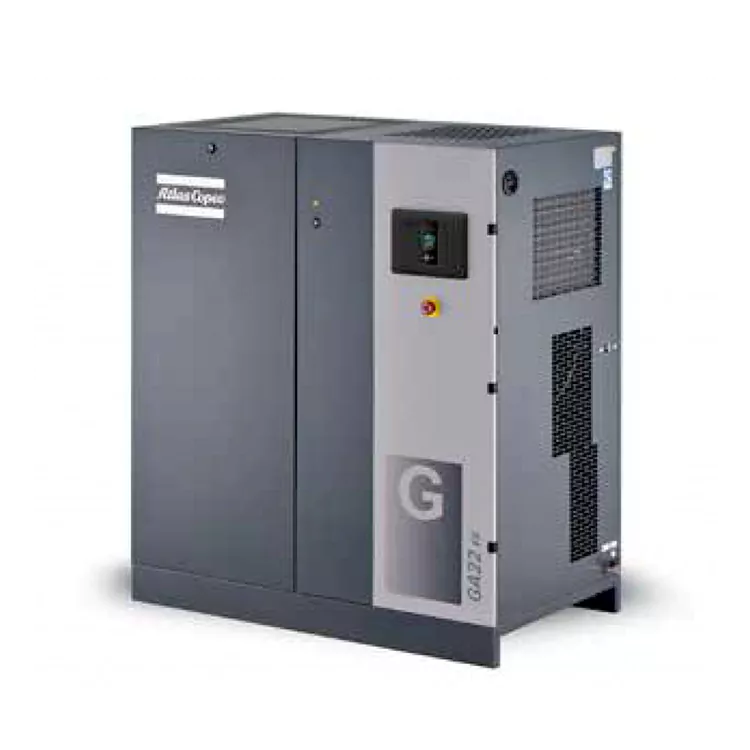

Oil Injected Screw Compressor for Plants

Соответствие требованиям непрерывного круглосуточного заводского производства

На крупных промышленных объектах, таких как сталелитейные заводы, химические заводы и мастерские тяжелого машиностроения, система сжатого воздуха является критически важной. Если воздушный компрессор нижнего уровня перегревается, падает давление в линии или неожиданно отключается во время пиковой смены, он может остановить целые автоматизированные производственные линии, что приведет к дорогостоящим отходам материалов, простою рабочей силы и серьезным задержкам поставок.

Винтовые компрессоры с впрыском масла для предприятий разработаны специально для работы в сложных заводских условиях с высокими нагрузками. Эта машина, изготовленная из высококачественных компонентов, в том числе сверхмощного электродвигателя со степенью защиты IP55 и зубчатой передачи с прямой муфтой, рассчитана на 100% непрерывный рабочий цикл. Он надежно работает днем и ночью в сложных условиях, гарантируя, что ваш завод поддерживает стабильную и непрерывную подачу сжатого воздуха, чтобы ваши основные сборочные линии работали бесперебойно.

Oil Injected Screw Compressor for Plants

Технические параметры производительности и физические следы

Приведенные ниже показатели производительности подчеркивают высокие объемы подачи бесплатного воздуха, обеспечиваемые нашими воздушными системами промышленных предприятий.

Технические параметры серии GA

Модель	Макс. рабочее давление, бар (е)	Макс. рабочее давление, фунт/кв. дюйм	FAD Расход л/с	FAD Расход м³/мин	FAD Расход кубических футов в минуту	Мощность двигателя, кВт	Мощность двигателя л.с.	Уровень шума дБ(А)	Вес Стандартный кг	Вес стандартный фунты	Вес Полная производительность, кг	Вес при полной производительности, фунты	Размер выхода
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Рабочие параметры агрегата проверены в соответствии с ISO 1217, Ред.3, Приложение C-1996. Уровень шума соответствует ISO 2151/Pneurop/CagiPN8NTC2.

Эталонные условия испытаний:

· Абсолютное давление на входе: 1 бар

· Температура воздуха на входе: 20°C Точка росы под давлением встроенного осушителя для GA 11-26: 5°C

Расход FAD измерен при рабочем давлении ниже:

· Модели на 7,5 бар протестированы при давлении 7 бар

· Модели на 8,5 бар протестированы при давлении 8 бар

· Модели на 10,5 бар протестированы при давлении 10 бар

· Модели на 13 бар протестированы при давлении 12,5 бар

Таблица данных моделей встроенных осушителей GA11/15/18/22/26*/30

Модель	Макс. рабочее давление – стандартный бар (е)	Макс. рабочее давление – стандартное фунт/кв. дюйм, ман.	Максимальное рабочее давление при полной производительности, бар (е)	Макс. рабочее давление при полной производительности, фунт/кв. дюйм, ман.	FAD Расход л/с	FAD Расход м³/мин	FAD Расход кубических футов в минуту	Мощность двигателя, кВт	Мощность двигателя л.с.	Уровень шума дБ(А)	Вес Стандартный кг	Вес Полная производительность, кг	Размер выхода
ГА 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
ГА 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
ГА 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
ГА 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
ГА 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
ГА 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
ГА 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
ГА 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
ГА 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
ГА 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
ГА 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
ГА 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
ГА 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
ГА 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
ГА 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
ГА 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
ГА 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
ГА 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
ГА 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
ГА 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
ГА 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
ГА 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
ГА 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
ГА 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

Рабочие параметры агрегата проверены в соответствии с ISO 1217, Ред.3, Приложение C-1996. Уровень шума соответствует ISO 2151/Pneurop/CagiPN8NTC2.

Эталонные условия испытаний:

· Абсолютное давление на входе: 1 бар

· Температура воздуха на входе: 20°C. Точка росы под давлением встроенного осушителя для GA 11*-30: 2°C ~ 3°C.

Расход FAD измерен при рабочем давлении ниже:

· Модели на 7,5 бар протестированы при давлении 7 бар

· Модели на 8,5 бар протестированы при давлении 8 бар

· Модели на 10,5 бар протестированы при давлении 10 бар

· Модели на 13 бар протестированы при давлении 12,5 бар

Непрерывная работа на химическом заводе

Крупный химический перерабатывающий завод в Чжэцзяне использовал старый компрессор с ременным приводом для управления пневматическими клапанами транспортировки материала. Поскольку воздушная система подвергалась воздействию мелкодисперсной химической пыли и высоких температур окружающей среды, приводные ремни часто проскальзывали и быстро изнашивались, что приводило к неожиданным остановкам линии дважды в месяц, что стоило заводу более 8000 долларов из-за потерь производственного времени.

Компания DECHUAN устранила эту проблему, установив сверхмощный винтовой компрессор с впрыском масла для растений (модель GA26). Наша техническая группа установила систему с прямым приводом и высокоэффективным двигателем со степенью защиты IP55. За восемнадцать месяцев непрерывной работы в режиме 24/7 у компрессора не было проблем с проскальзыванием ремня или сбоями двигателя из-за пыли, что позволило обеспечить бесперебойную работу линий транспортировки материала и сэкономить часы на аварийном ремонте.

Особенности промышленного машиностроения для тяжелых условий эксплуатации

1. Корпус двигателя с классом защиты IP55. Полностью герметичный корпус двигателя предотвращает попадание заводской пыли, песка и влаги на внутренние обмотки, предотвращая короткое замыкание.

2. Надежная зубчатая трансмиссия. Использует эффективный узел коробки передач для передачи мощности непосредственно на роторы, устраняя необходимость регулярного натяжения ремня и предотвращая потери мощности из-за проскальзывания.

3. Высокопроизводительный жидкостный охладитель. Большой промежуточный охладитель масла и воздуха поддерживает низкие внутренние температуры, предотвращая разжижение масла даже во время длительных летних смен.

Oil Injected Screw Compressor for Plants

Часто задаваемые вопросы по техническим закупкам

Вопрос: Какая конструкция компонентов позволяет винтовому компрессору с впрыском масла работать в непрерывных циклах полной нагрузки?

Ответ: Компрессор оснащен зубчатой передачей с прямым приводом вместо стандартного ременного узла. Такая конфигурация шестерни, рассчитанной на высокие нагрузки, исключает проскальзывание ремня и потери мощности, обеспечивая надежную передачу мощности и сокращая объем технического обслуживания при непрерывной работе.

Вопрос: Как система предотвращает попадание аэрозольных частиц в винтовые роторы?

Ответ: Винтовые масляные компрессоры для предприятий оснащены высокоэффективным воздухозаборным фильтром, который улавливает мелкие частицы промышленной пыли до того, как они попадут в камеру сжатия, защищая внутренние компоненты от преждевременного абразивного износа.

Вопрос: Каков рекомендуемый интервал обслуживания элемента воздушно-масляного сепаратора?

Ответ: При нормальных условиях эксплуатации установки сверхмощный элемент вертикального сепаратора следует заменять каждые 4000 часов работы, чтобы поддерживать оптимальную производительность и удерживать унос масла ниже стандартных пороговых значений.
