Описание продукта

Обеспечьте себе тихое и продуктивное рабочее место, купив бесшумные винтовые компрессоры с масляным впрыском непосредственно у DECHUAN. В этой серии используется радиальный охлаждающий вентилятор и плотные звукоизоляционные панели, снижающие уровень шума до 65 дБ(А) для обеспечения комфортной рабочей среды.

Почему высокий уровень шума компрессора снижает производительность вашего цеха?

Традиционные воздушные компрессоры генерируют резкий низкочастотный шум, который может вызывать утомление оператора, повышать риски безопасности из-за маскировки сигналов тревоги и требовать изоляции в отдельных, удаленных хозяйственных постройках. Такое удаленное размещение часто приводит к увеличению протяженности трубопроводов, что приводит к перепадам давления и возможностям утечек. Бесшумный винтовой компрессор решает эту проблему, используя усовершенствованный акустический кожух, который поддерживает уровень шума на уровне 65 дБ(А).

Комбинируя конструктивные опоры с низким уровнем вибрации, сбалансированный радиальный узел вентилятора и толстые звукопоглощающие изоляционные панели, этот компрессор можно установить непосредственно в главном цехе завода рядом с вашими производственными линиями, что устраняет необходимость в длинных и дорогостоящих прокладках трубопроводов.

Инженерно-технические параметры шумопоглощения

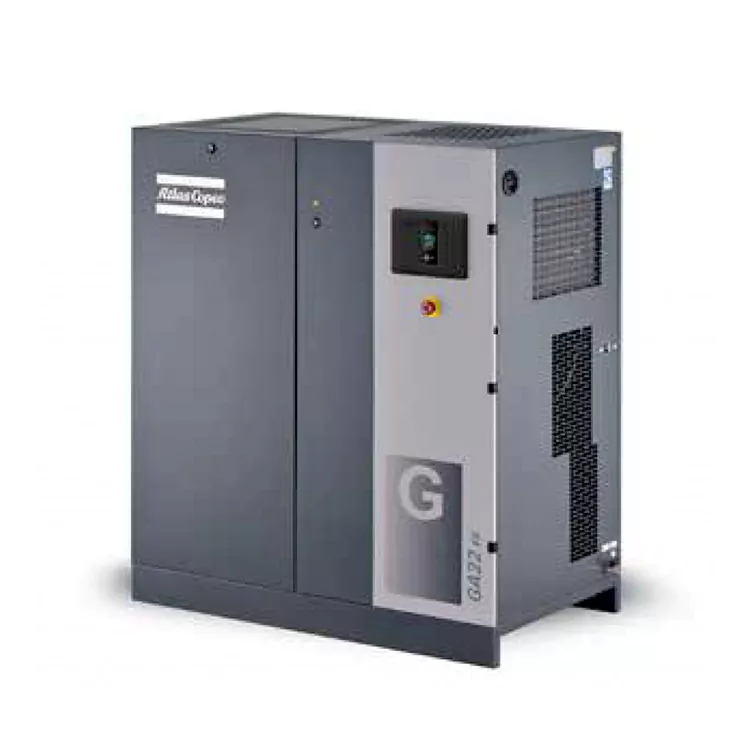

Silent Oil-Injected Screw Compressor

В нашем бесшумном винтовом компрессоре с масляным впрыском используются специальные акустические барьеры для сдерживания механического шума внутри шкафа, что позволяет гибко устанавливать его рядом с рабочими зонами.

Технология радиального вентилятора: обеспечивает сильный поток охлаждающего воздуха при более низких скоростях вращения, снижая аэродинамический шум.

Виброизолирующие крепления: изолируют двигатель и винтовой элемент от шасси для устранения структурного шума.

Технические параметры серии GA

Модель	Макс. рабочее давление, бар (е)	Макс. рабочее давление, фунт/кв. дюйм	FAD Расход л/с	FAD Расход м³/мин	FAD Расход кубических футов в минуту	Мощность двигателя, кВт	Мощность двигателя л.с.	Уровень шума дБ(А)	Вес Стандартный кг	Вес стандартный фунты	Вес Полная производительность, кг	Вес при полной производительности, фунты	Размер выхода
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Рабочие параметры агрегата проверены в соответствии с ISO 1217, Ред.3, Приложение C-1996. Уровень шума соответствует ISO 2151/Pneurop/CagiPN8NTC2.

Эталонные условия испытаний:

· Абсолютное давление на входе: 1 бар

· Температура воздуха на входе: 20°C Точка росы под давлением встроенного осушителя для GA 11-26: 5°C

Расход FAD измерен при рабочем давлении ниже:

· Модели на 7,5 бар протестированы при давлении 7 бар

· Модели на 8,5 бар протестированы при давлении 8 бар

· Модели на 10,5 бар протестированы при давлении 10 бар

· Модели на 13 бар протестированы при давлении 12,5 бар

Таблица данных моделей встроенных осушителей GA11/15/18/22/26*/30

Модель	Макс. рабочее давление – стандартный бар (е)	Макс. рабочее давление – стандартное фунт/кв. дюйм, ман.	Максимальное рабочее давление при полной производительности, бар (е)	Макс. рабочее давление при полной производительности, фунт/кв. дюйм, ман.	FAD Расход л/с	FAD Расход м³/мин	FAD Расход кубических футов в минуту	Мощность двигателя, кВт	Мощность двигателя л.с.	Уровень шума дБ(А)	Вес Стандартный кг	Вес Полная производительность, кг	Размер выхода
ГА 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
ГА 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
ГА 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
ГА 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
ГА 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
ГА 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
ГА 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
ГА 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
ГА 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
ГА 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
ГА 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
ГА 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
ГА 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
ГА 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
ГА 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
ГА 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
ГА 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
ГА 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
ГА 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
ГА 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
ГА 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
ГА 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
ГА 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
ГА 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

Silent Oil-Injected Screw Compressor

Рабочие параметры агрегата проверены в соответствии с ISO 1217, Ред.3, Приложение C-1996. Уровень шума соответствует ISO 2151/Pneurop/CagiPN8NTC2.

Эталонные условия испытаний:

· Абсолютное давление на входе: 1 бар

· Температура воздуха на входе: 20°C. Точка росы под давлением встроенного осушителя для GA 11*-30: 2°C ~ 3°C.

Расход FAD измерен при рабочем давлении ниже:

· Модели на 7,5 бар протестированы при давлении 7 бар

· Модели на 8,5 бар протестированы при давлении 8 бар

· Модели на 10,5 бар протестированы при давлении 10 бар

· Модели на 13 бар протестированы при давлении 12,5 бар

Расширенные функции акустики и теплотехники

1. Сбалансированное антивибрационное основание. Двигатель и пневматическая часть установлены на тяжелой структурной раме с резиновыми изоляционными прокладками, предотвращающими распространение низкочастотных вибраций по полу мастерской.

2. Радиальный канал охлаждающего воздуха. В шкафу бесшумного винтового компрессора с впрыском масла используется изогнутый канал воздухозаборника, облицованный акустической пеной, улавливающий внутренний механический шум и позволяющий свежему воздуху охлаждать внутренние компоненты.

3. Панели закрытого шкафа: Панели шкафа из толстой стали плотно прилегают друг к другу с помощью толстых уплотнений, предотвращая попадание высокочастотного шума винтов в помещение.

Silent Oil-Injected Screw Compressor

Обязательства по упаковке, логистике и комплексному обслуживанию

Надежная экспортная упаковка: заключена во влагонепроницаемый пластиковый кожух, заполнена влагопоглотителем и заключена в усиленную экспортную деревянную коробку, чтобы обеспечить доставку без царапин.

Сервисная поддержка DECHUAN: Подкреплена нашими стандартными обязательствами по профилактическому техническому обслуживанию, включая 10-минутный ответ по телефону, 1-часовую техническую поддержку на месте в наших основных регионах и ежеквартальные проверки на месте.

Полная заводская гарантия: на каждое устройство предоставляется комплексная 12-месячная заводская гарантия, охватывающая все элементы конструкции и механические узлы.

Часто задаваемые вопросы по техническим закупкам

Вопрос: Как бесшумный масляный компрессор снижает механическую вибрацию во время работы?

A: Элементы двигателя и компрессора крепятся к основному шасси с помощью прочных резиновых виброизоляторов. Такое структурное разделение предотвращает передачу механических вибраций на внешний металлический корпус, устраняя дребезжание и снижая низкочастотный структурный шум.

Вопрос: Ухудшается ли со временем звукоизоляция внутри корпуса?

О: Нет. В бесшумном винтовом компрессоре с впрыском масла используется акустическая пена с открытыми порами высокой плотности, которая является маслостойкой, влагостойкой и огнестойкой, что обеспечивает долгосрочные звукопоглощающие характеристики.

Вопрос: Можно ли установить этот тихий компрессор у стены для экономии места?

О: Несмотря на компактность устройства, мы рекомендуем оставлять пространство вокруг панелей доступа для обслуживания не менее 1 метра, чтобы обеспечить достаточную вентиляцию и легкий доступ для текущего обслуживания.
