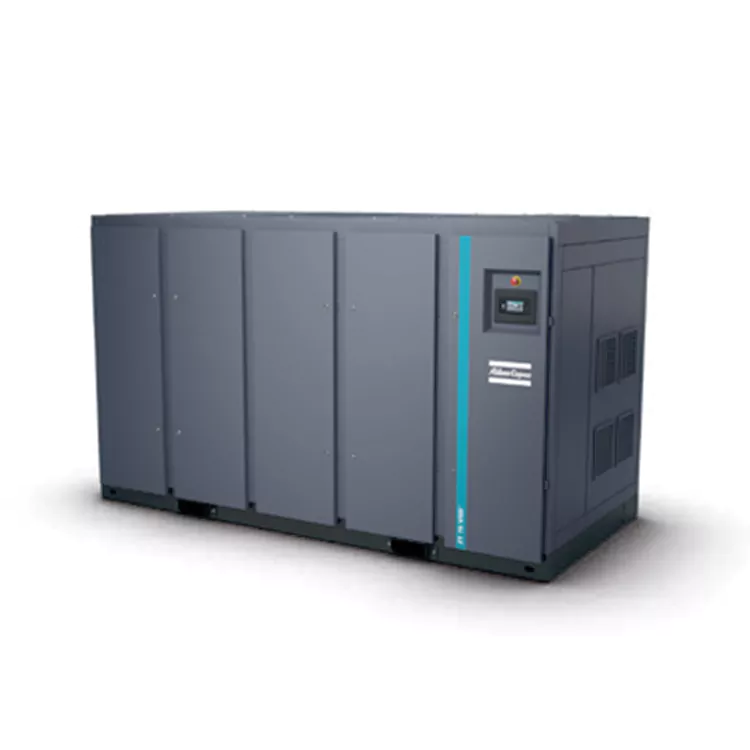

Безмасляный воздушный компрессор с регулируемой частотой и частотой вращения

Использование профессиональных китайских производителей безмасляных воздушных компрессоров с регулируемой частотой VSD позволяет руководителям производства по всему миру снизить потери энергии на заводе, вызванные колебаниями давления. Интегрированная конструкция инвертора DECHUAN обеспечивает гибкий диапазон выбора давления от 4 до 10 бар, защищая чувствительные последующие пневматические инструменты.

Прецизионное машиностроение привода с регулируемой скоростью

Воздушные компрессоры с фиксированной скоростью постоянно нагружают и разгружают, потребляя высокую мощность, даже когда воздух не используется. Такая езда на велосипеде вызывает серьезные перепады давления и ускоряет механический износ. Безмасляный воздушный компрессор VSD устраняет эти проблемы благодаря непрерывной электронной регулировке:

• Синхронизация расхода в реальном времени. Специальный преобразователь частоты контролирует давление в трубопроводе с точностью до долей бара, мгновенно регулируя частоту вращения двигателя в соответствии с активными пневматическими инструментами вашего предприятия.

• Преимущество плавного пуска: устраняет сильные скачки тока, типичные для запуска традиционных двигателей с фиксированной скоростью, защищая электрическую сеть вашего предприятия и снижая механическую нагрузку на внутренние шестерни.

• Отсутствие вентиляции сжатого воздуха: предотвращает потерю сжатого воздуха в атмосферу во время циклов разгрузки, гарантируя, что каждый киловатт мощности преобразуется непосредственно в полезный объем воздуха.

Проблема колебаний давления в автоматических линиях

Воздушные компрессоры с фиксированной скоростью вызывают большие перепады давления в основных линиях при циклическом переключении между состояниями загрузки и разгрузки. Эти перепады давления могут привести к сбою подачи автоматизированных роботов-перекладчиков или точных пневматических упаковочных машин, что приведет к дефектам продукции и неожиданным остановкам сборочной линии.

Этот безмасляный воздушный компрессор с регулируемой частотой и частотным преобразователем устраняет колебания давления посредством модуляции в реальном времени:

• Строгий контроль диапазона давления: поддерживает стабильное давление в линии в пределах узкого диапазона 0,10 бар (1,5 фунта на квадратный дюйм), обеспечивая стабильную производительность автоматизированных пневматических инструментов.

• Возможность плавного пуска. Преобразователь частоты постепенно увеличивает скорость двигателя, избегая резких скачков электрического тока, которые могут вывести из строя близлежащую заводскую электронику.

• Широкий диапазон скоростей инвертора: имеет широкий сертифицированный диапазон регулировки расхода газа до 75 % от полной мощности без критической механической вибрации.

Ключевые технические параметры

• Гибкость давления: регулируется от 4,0 до 10,0 бар.

• Профиль энергосбережения: среднее снижение энергопотребления до 35 % по сравнению с альтернативами с фиксированной скоростью.

• Объемная производительность: динамическая подача от 4,2 до 148,5 м³/мин.

• Корпус приводного инвертора: Высокоэффективный шкаф, рассчитанный на стабильную работу при температуре до 50°C.

ЗР/ЗТ 55-90 (ФФ) СТД

ЗР/ЗТ 75-90 ВСД (ФФ) СТД

Эталонные условия производительности агрегата были измерены в соответствии с Приложением C, 4-е издание (2009 г.) стандарта ISO 1217:

· Относительная влажность: 0%

· Абсолютное давление на входе: 1 бар

· Температура на входе: 20°C Скорость нагнетания (FAD) измерялась при следующих рабочих давлениях:

Тип постоянной скорости:

· Тип -7,5 бар: 7 бар

· Тип -8,6 бар: 7 бар

· Тип -10 бар: 9 бар

Тип ВСД:

· Тип -8,6 бар: 7 бар

· Тип -10,4 бар: 9 бар

· (2) Взвешенный уровень звукового давления выбросов класса А рабочей станции (LpWSAd). Измерено в соответствии со стандартом ISO 2151:2004 (с использованием метода сканирования интенсивности звука 150 9614/2). Недавно добавленный поправочный коэффициент представляет собой совершенно неопределенное значение (KpAd), соответствующее тестовому коду.

· (3) Вес указан только для справки; Фактический поставляемый вес имеет преимущественную силу.

ЗР/ЗТ 110-160 (ФФ) СТД

ЗР/ЗТ 110-160 ВСД (ФФ) СТД

В соответствии с Приложением C ISO 1217, 4-е издание (2009 г.), исходные условия производительности агрегата следующие:

· Относительная влажность: 0%

· Абсолютное давление на входе: 1 бар

· Температура на входе: 20°C

Рабочий объем FAD измеряется при следующих рабочих давлениях:

Модели с постоянной скоростью:

Модели -7,5 бар: 7 бар

Модели -8,6 бар: 7 бар

Модели -10 бар: 9 бар

Модели ВСД:

Модели -8,6 бар: 7 бар

Модели -10,4 бар: 9 бар

(2) Взвешенный уровень звукового давления выбросов класса А рабочей станции (LpWSAd). Измерено в соответствии со стандартом ISO 2151:2004 (метод сканирования интенсивности звука ISO 9614/2). Недавно добавленный поправочный коэффициент KpAd является неопределенным и соответствует тестовому коду.

(3) V1=380В, V2=400В.

(4) Вес указан только для справки; Фактический вес имеет преимущественную силу.

ЗР/ЗТ 200-275 (ФФ)

 ЗР/ЗТ 250-315 ВСД (ФФ)

-Относительная влажность: 0%

-Абсолютное давление на входе: 1 бар.

-Температура на входе: 20°℃

Скорость разряда (FAD) измерялась при следующих рабочих давлениях:

Тип постоянной скорости:

Тип -7,5 бар: 7 бар

Тип -8,6 бар: 7 бар

Тип -10 бар: 9 бар

Тип преобразователя частоты:

Тип -8,6 бар: 7 бар

Тип -10,4 бар: 9 бар

(2) Взвешенный уровень звукового давления выбросов класса А рабочей станции (LpWSAd).

Измерено в соответствии со стандартом ISO 2151:2004 (с использованием 150 9614/2 (метод сканирования интенсивности звука).

Недавно добавленный поправочный коэффициент представляет собой совершенно неопределенное значение (KpAd), соответствующее тестовому коду.

(3) Вес указан только для справки; Фактический поставляемый вес имеет преимущественную силу.

ЗР 300-750

ЗР 355-900ВСД

Эталонные условия производительности агрегата были измерены в соответствии с Приложением C, 4-е издание (2009 г.) стандарта ISO 1217:

· Относительная влажность: 0%

· Абсолютное давление на входе: 1 бар

· Температура на входе: 20°C Скорость нагнетания (FAD) измерялась при следующих рабочих давлениях:

Тип постоянной скорости:

· Тип -7,5 бар: 7 бар

· Тип -8,6 бар: 7 бар

· Тип -10 бар: 9 бар

Тип ВСД:

· Тип -8,6 бар: 7 бар

· Тип -10,4 бар: 9 бар

· (2) Взвешенный уровень звукового давления выбросов класса А рабочей станции (LpWSAd). Измерено в соответствии со стандартом ISO 2151:2004 (с использованием метода сканирования интенсивности звука 150 9614/2). Недавно добавленный поправочный коэффициент представляет собой совершенно неопределенное значение (KpAd), соответствующее тестовому коду.

· (3) Вес указан только для справки; Фактический поставляемый вес имеет преимущественную силу.

ЗР 200Х-400Х

ЗР/ЗТ 75-160 ВСД+

ЗР/ЗТ 75-160 ВСД+ ФФ

Эталонные условия производительности агрегата были измерены в соответствии с Приложением C, 4-е издание (2009 г.) стандарта ISO 1217:

· Относительная влажность: 0%

· Абсолютное давление на входе: 1 бар

· Температура на входе: 20°C Скорость нагнетания (FAD) измерялась при следующих рабочих давлениях:

Тип постоянной скорости:

· Тип -7,5 бар: 7 бар

· Тип -8,6 бар: 7 бар

· Тип -10 бар: 9 бар

Тип ВСД:

· Тип -8,6 бар: 7 бар

· Тип -10,4 бар: 9 бар

· (2) Взвешенный уровень звукового давления выбросов класса А рабочей станции (LpWSAd). Измерено в соответствии со стандартом ISO 2151:2004 (с использованием метода сканирования интенсивности звука 150 9614/2). Недавно добавленный поправочный коэффициент представляет собой совершенно неопределенное значение (KpAd), соответствующее тестовому коду.

· (3) Вес указан только для справки; Фактический поставляемый вес имеет преимущественную силу.

Комплексная техническая поддержка DECHUAN

DECHUAN предоставляет полный комплекс инженерных услуг для ваших аэродинамических безмасляных воздушных компрессоров с регулируемой частотой вращения. От первоначального проектирования труб и ввода системы в эксплуатацию до долгосрочных плановых проверок и поддержки в аварийном ремонте — наша команда со штаб-квартирой в Шанхае управляет всем процессом. Мы обещаем региональным клиентам 10-минутный ответ по телефону и помощь на месте в течение одного часа, чтобы обеспечить бесперебойную работу вашего производства.

Пользовательская калибровка и технологический процесс

• Профилирование спроса на месте: мы анализируем еженедельные тенденции использования воздуха на вашем предприятии, чтобы запрограммировать оптимальные кривые ускорения инвертора.

• Конфигурация интерфейса Elektronikon®: Центральный блок управления предварительно сконфигурирован для работы с установками из нескольких машин, балансируя время работы всех активных компрессоров.

• Оптимизация для суровых условий окружающей среды. Инверторы монтируются внутри защищенного корпуса со специальными путями охлаждения, что обеспечивает надежную работу в некондиционируемых подсобных помещениях.

Часто задаваемые вопросы

Вопрос: Как безмасляный воздушный компрессор с регулируемой частотой вращения VSD справляется с высокими температурами окружающей среды в помещении?

О: Высокоэффективный инвертор встроен непосредственно в электрический шкаф управления, рассчитанный на работу при температуре окружающей среды до 50°C/122°F (стандартная номинальная температура до 40°C), что предотвращает перегрев в жаркие летние месяцы.

Вопрос: Вызывает ли инвертор ускоренный износ подшипников двигателя компрессора?

О: Нет. Специально разработанные двигатели DECHUAN оснащены защищенными изолированными подшипниками. Это предотвращает прохождение электрических токов электроэрозионной обработки через подшипники, устраняя электрическую точечную коррозию и обеспечивая длительный срок механического срока службы.

Вопрос: Создает ли преобразователь частоты электрический шум, который может повлиять на другое автоматизированное оборудование?

О: Нет. Все системы преобразователей частоты DECHUAN оснащены встроенными фильтрами электромагнитной совместимости (ЭМС) и экранированными корпусами. Они полностью сертифицированы, чтобы гарантировать, что их работа не вызовет электрических помех в вашей чувствительной электронике или автоматизированных системах.
