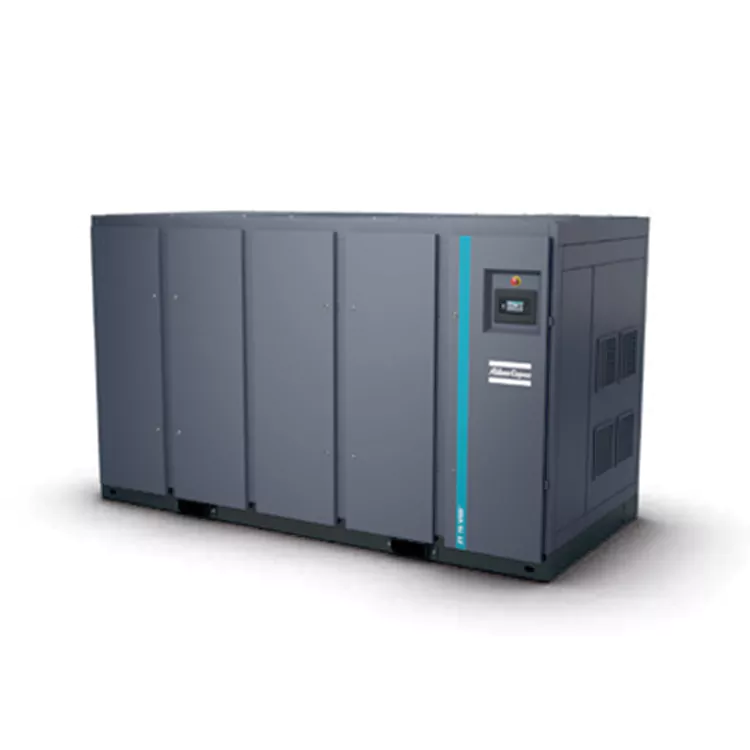

Безмасляный воздушный компрессор серии ZR с водяным охлаждением

Закупки напрямую у специализированных китайских производителей безмасляных воздушных компрессоров серии Zr с водяным охлаждением являются наиболее эффективным методом модернизации тяжелых перерабатывающих предприятий. Серия ZR от DECHUAN включает в себя влагоотделитель лабиринтной конструкции, который эффективно изолирует конденсат от системы сжатого воздуха, сохраняя последующие трубопроводные сети сухими и чистыми.

Управление температурным режимом и теплообменная инженерия

Сжатие воздуха естественным образом приводит к сильному нагреву. Если не управлять этим должным образом, это тепло приводит к падению плотности воздуха и резкому увеличению напряжения в компонентах. Воздушный компрессор решает эту проблему с помощью встроенной схемы жидкостно-воздушного охлаждения:

• Пучки труб из нержавеющей стали, сваренные роботом: теплообменники имеют конструкцию из высококачественной нержавеющей стали, предотвращающую внутреннюю коррозию. Роботизированная сварка обеспечивает полную герметичность путей между охлаждающей водой и линиями сжатого воздуха.

• Алюминиевые охлаждающие ребра звездообразной формы. Внутренние трубки обернуты звездообразными ребрами высокой плотности, что увеличивает эффективную площадь теплового контакта на 40 % и обеспечивает быструю передачу тепла.

• Лабиринтный сепаратор конденсации влаги: поскольку воздух быстро охлаждается внутри теплообменника ZR, влага проталкивается по извилистому лабиринтному пути, отделяя капли конденсированной воды, не вызывая перепада давления в линии.

Преодоление потери тепловой эффективности в жарком климате

Компрессоры с воздушным охлаждением часто страдают от термического снижения номинальных характеристик и автоматического отключения при перегреве, когда летняя температура окружающей среды превышает 40°C. Это вынуждает заводы замедлять производство или инвестировать в дорогостоящее внешнее кондиционирование компрессорных помещений.

Безмасляный воздушный компрессор серии Zr с водяным охлаждением полностью обходит ограничения по окружающему воздуху:

• Полная водяная рубашка: высокоскоростные водяные каналы охватывают ступени сжатия, отводя тепло непосредственно из корпуса ротора.

• Охладители, сваренные роботом: пучки труб из нержавеющей стали с алюминиевыми звездообразными ребрами максимизируют площадь поверхности теплового контакта без риска внутренних разрывов сварных швов.

• Лабиринтное отделение влаги: улавливает до 99% конденсированного водяного пара непосредственно после стадии охлаждения, предотвращая унос жидкой воды.

Технические показатели производительности

Эталонные условия производительности агрегата были измерены в соответствии с Приложением C, 4-е издание (2009 г.) стандарта ISO 1217:

· Относительная влажность: 0%

· Абсолютное давление на входе: 1 бар

· Температура на входе: 20°C Скорость нагнетания (FAD) измерялась при следующих рабочих давлениях:

Тип постоянной скорости:

· Тип -7,5 бар: 7 бар

· Тип -8,6 бар: 7 бар

· Тип -10 бар: 9 бар

Тип ВСД:

· Тип -8,6 бар: 7 бар

· Тип -10,4 бар: 9 бар

· (2) Взвешенный уровень звукового давления выбросов класса А рабочей станции (LpWSAd). Измерено в соответствии со стандартом ISO 2151:2004 (с использованием метода сканирования интенсивности звука 150 9614/2). Недавно добавленный поправочный коэффициент представляет собой совершенно неопределенное значение (KpAd), соответствующее тестовому коду.

· (3) Вес указан только для справки; Фактический поставляемый вес имеет преимущественную силу.

ЗР/ЗТ 110-160 (ФФ) СТД

В соответствии с Приложением C ISO 1217, 4-е издание (2009 г.), исходные условия производительности агрегата следующие:

· Относительная влажность: 0%

· Абсолютное давление на входе: 1 бар

· Температура на входе: 20°C

Рабочий объем FAD измеряется при следующих рабочих давлениях:

Модели с постоянной скоростью:

Модели -7,5 бар: 7 бар

Модели -8,6 бар: 7 бар

Модели -10 бар: 9 бар

Модели ВСД:

Модели -8,6 бар: 7 бар

Модели -10,4 бар: 9 бар

(2) Взвешенный уровень звукового давления выбросов класса А рабочей станции (LpWSAd). Измерено в соответствии со стандартом ISO 2151:2004 (метод сканирования интенсивности звука ISO 9614/2). Недавно добавленный поправочный коэффициент KpAd является неопределенным и соответствует тестовому коду.

(3) V1=380В, V2=400В.

(4) Вес указан только для справки; Фактический вес имеет преимущественную силу.

ЗР/ЗТ 200-275 (ФФ)

-Относительная влажность: 0%

-Абсолютное давление на входе: 1 бар.

-Температура на входе: 20°℃

Скорость разряда (FAD) измерялась при следующих рабочих давлениях:

Тип постоянной скорости:

Тип -7,5 бар: 7 бар

Тип -8,6 бар: 7 бар

Тип -10 бар: 9 бар

Тип преобразователя частоты:

Тип -8,6 бар: 7 бар

Тип -10,4 бар: 9 бар

(2) Взвешенный уровень звукового давления выбросов класса А рабочей станции (LpWSAd).

Измерено в соответствии со стандартом ISO 2151:2004 (с использованием 150 9614/2 (метод сканирования интенсивности звука).

Недавно добавленный поправочный коэффициент представляет собой совершенно неопределенное значение (KpAd), соответствующее тестовому коду.

(3) Вес указан только для справки; Фактический поставляемый вес имеет преимущественную силу.

ЗР 300-750

Эталонные условия производительности агрегата были измерены в соответствии с Приложением C, 4-е издание (2009 г.) стандарта ISO 1217:

· Относительная влажность: 0%

· Абсолютное давление на входе: 1 бар

· Температура на входе: 20°C Скорость нагнетания (FAD) измерялась при следующих рабочих давлениях:

Тип постоянной скорости:

· Тип -7,5 бар: 7 бар

· Тип -8,6 бар: 7 бар

· Тип -10 бар: 9 бар

Тип ВСД:

· Тип -8,6 бар: 7 бар

· Тип -10,4 бар: 9 бар

· (2) Взвешенный уровень звукового давления выбросов класса А рабочей станции (LpWSAd). Измерено в соответствии со стандартом ISO 2151:2004 (с использованием метода сканирования интенсивности звука 150 9614/2). Недавно добавленный поправочный коэффициент представляет собой совершенно неопределенное значение (KpAd), соответствующее тестовому коду.

· (3) Вес указан только для справки; Фактический поставляемый вес имеет преимущественную силу.

ЗР 200Х-400Х

Эталонные условия производительности агрегата были измерены в соответствии с Приложением C, 4-е издание (2009 г.) стандарта ISO 1217:

· Относительная влажность: 0%

· Абсолютное давление на входе: 1 бар

· Температура на входе: 20°C Скорость нагнетания (FAD) измерялась при следующих рабочих давлениях:

Тип постоянной скорости:

· Тип -7,5 бар: 7 бар

· Тип -8,6 бар: 7 бар

· Тип -10 бар: 9 бар

Тип ВСД:

· Тип -8,6 бар: 7 бар

· Тип -10,4 бар: 9 бар

· (2) Взвешенный уровень звукового давления выбросов класса А рабочей станции (LpWSAd). Измерено в соответствии со стандартом ISO 2151:2004 (с использованием метода сканирования интенсивности звука 150 9614/2). Недавно добавленный поправочный коэффициент представляет собой совершенно неопределенное значение (KpAd), соответствующее тестовому коду.

· (3) Вес указан только для справки; Фактический поставляемый вес имеет преимущественную силу.

Экспортная упаковка и безопасный логистический поток

• Антикоррозионная внутренняя защита: Обильное нанесение ингибиторов паровой коррозии на все внешние металлические точки соединения перед герметизацией.

• Вакуумная герметизация: все шасси заключено в толстый вакуумный барьер из фольги для блокировки морской влаги во время длительных перевозок по океану.

• Усиленные структурные полозья: безмасляный воздушный компрессор серии ZR с водяным охлаждением крепится на толстых, сверхпрочных стальных профилях, что позволяет местным крановщикам безопасно поднимать и устанавливать тяжелую систему.

Потенциал рекуперации отходящего тепла

Замкнутая система водоснабжения продукта настроена для прямой интеграции с модернизированными системами рекуперации отходящего тепла DECHUAN. Вместо того, чтобы тратить тепловую энергию на градирни, извлекаемое тепло может нагревать питательную воду котла или генерировать горячую воду для бытового потребления до температуры 90°C, обеспечивая бесплатную экономию энергии для вашего предприятия.

Часто задаваемые вопросы по эксплуатации

Вопрос: Каковы требования к качеству воды для контура охлаждения безмасляного воздушного компрессора с водяным охлаждением серии Zr?

О: Чтобы предотвратить образование минеральных отложений и засорение трубок, мы рекомендуем использовать очищенную промышленную охлаждающую воду или замкнутый контур дистиллированной воды с нейтральным уровнем pH и низкой концентрацией карбоната кальция.

Вопрос: Как механический загрузочный/разгрузочный клапан снижает риск поломки компрессора?

Ответ: Поскольку клапан имеет механическую блокировку, он не зависит от чувствительных пневматических пилотных линий или внешнего приборного воздуха. Это исключает распространенные точки отказа, встречающиеся в сложных электронных установках соленоидов.

Вопрос: Почему конструкция лабиринтного водоотделителя более надежна, чем традиционные механические циклонные ловушки?

Ответ: Циклонные ловушки полностью полагаются на высокие скорости воздуха для выброса воды наружу, а это означает, что их эффективность сепарации резко падает, когда компрессор снижает скорость потока. Лабиринтная конфигурация заставляет воздух постоянно менять направление, обеспечивая равномерное отвод влаги во всем диапазоне производительности от 4,2 до 148,5 м³/мин.
